Kątownik ciesielski montażowy z przetłoczeniem KP6 172x105x90x3 mm Domax

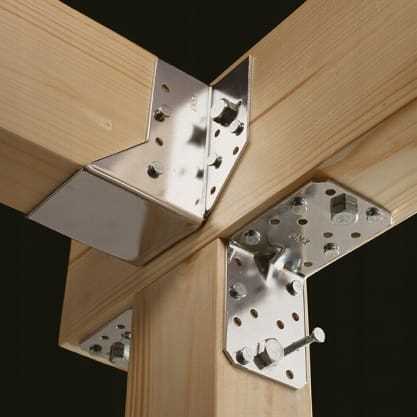

Kątownik ciesielski montażowy z przetłoczeniem Domax KP6 (wymiary: 172 x 105 x 90 mm, grubość blachy: 3,0 mm) to ultra-wzmocniony element złączny klasy heavy-duty, zaprojektowany z myślą o realizacji najbardziej wymagających i obciążonych węzłów konstrukcyjnych w budownictwie drewnianym. Model ten stanowi niezastąpione rozwiązanie przy wznoszeniu skomplikowanych więźb dachowych, domów szkieletowych, wiat, altan oraz wielkogabarytowych konstrukcji inżynierskich, gdzie standardowe okucia o mniejszej grubości są niewystarczające.

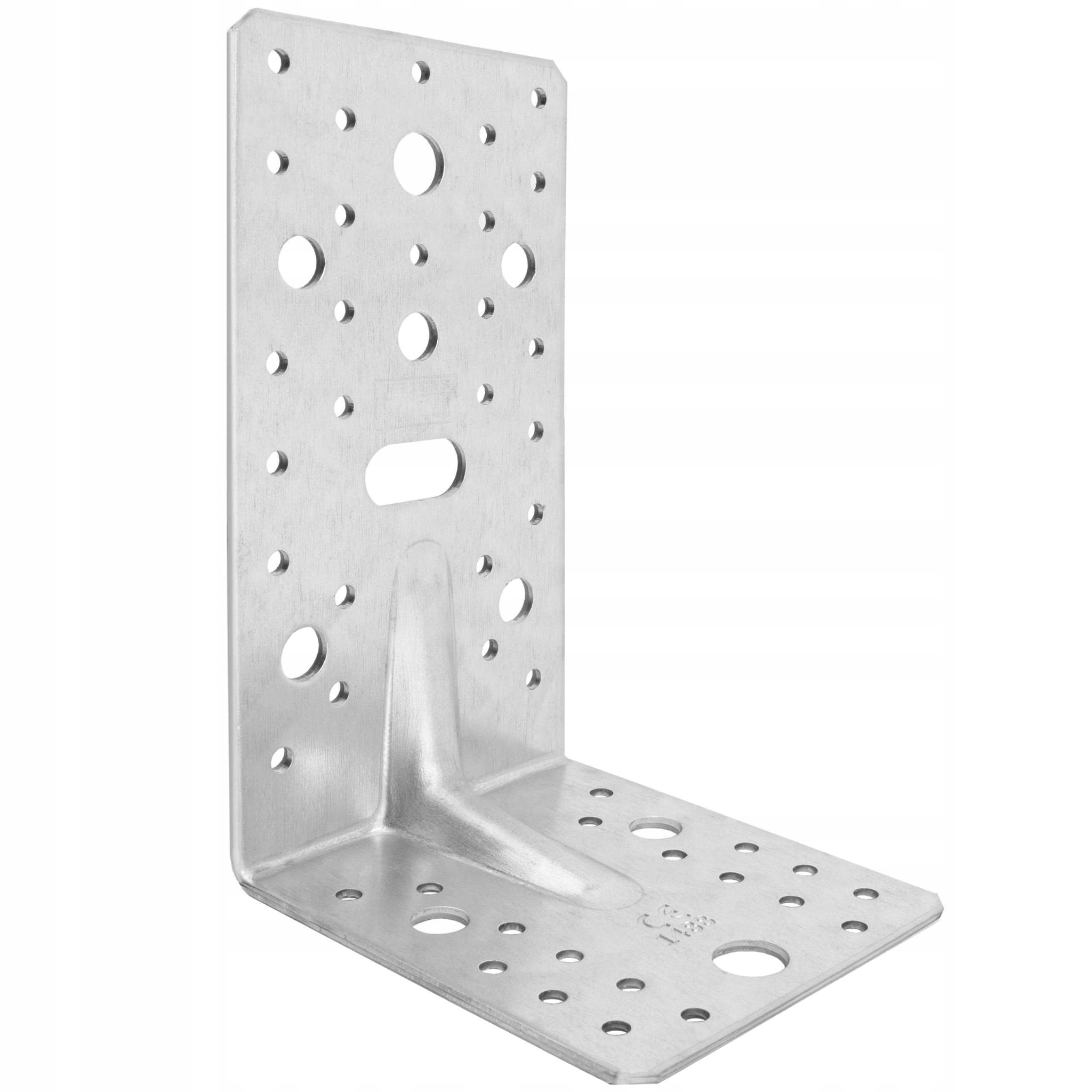

Wytrzymałość łącznika opiera się na zastosowaniu certyfikowanej stali bazowej DX51D pokrytej solidną powłoką cynkową Z275, co zapewnia długowieczność i bezkompromisową barierę antykorozyjną w trudnych warunkach środowiskowych. Kluczowym atutem konstrukcyjnym jest głębokie przetłoczenie wzdłuż linii gięcia, które drastycznie podnosi sztywność giętną kątownika i zapobiega jego rozwarstwianiu lub deformacji pod wpływem ekstremalnych sił ścinających i rozciągających. Bogaty i przemyślany układ perforacji – obejmujący 42 otwory ø5 mm, 7 otworów ø11 mm, 2 otwory ø14 mm oraz otwór podłużny ø14x28 mm – pozwala na elastyczny i niezwykle solidny montaż przy użyciu gwoździ pierścieniowych, wkrętów lub ciężkich kotew M10. Produkt spełnia rygorystyczne normy budowlane, co potwierdza Europejska Aprobata Techniczna (ETA).

Parametry techniczne:

• • producent: Domax
  • model / symbol: KP6 (kątownik z głębokim przetłoczeniem)

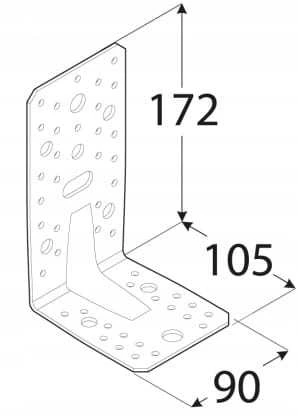

• długość / ramię bazowe (C): 105 mm
• szerokość kątownika (B): 90 mm
• grubość blachy stalowej: 3,0 mm (wersja ultra-wzmocniona heavy-duty)
• materiał konstrukcyjny: stal DX51D + powłoka cynkowa Z275
• zabezpieczenie antykorozyjne: ocynk galwaniczny / ogniowy Z275
• perforacja / otwory montażowe: 42 otwory ø5 mm, 7 otworów ø11 mm, 2 otwory ø14 mm, 1 otwór podłużny ø14x28 mm
• jednostka sprzedaży: 1 sztuka
• certyfikaty i normy: Europejska Aprobata Techniczna (ETA), Certyfikat Zgodności Zakładowej Kontroli Produkcji
• kompatybilne elementy złączne: gwoździe pierścieniowe Anchor ø4, wkręty ciesielskie do łączników, wkręty do drewna ø6 mm i ø10 mm, stalowe śruby rozporowe M10, kotwy wklejane M10
• przeznaczenie: ekstremalne połączenia ciesielskie, więźby dachowe, konstrukcje szkieletowe i nośne

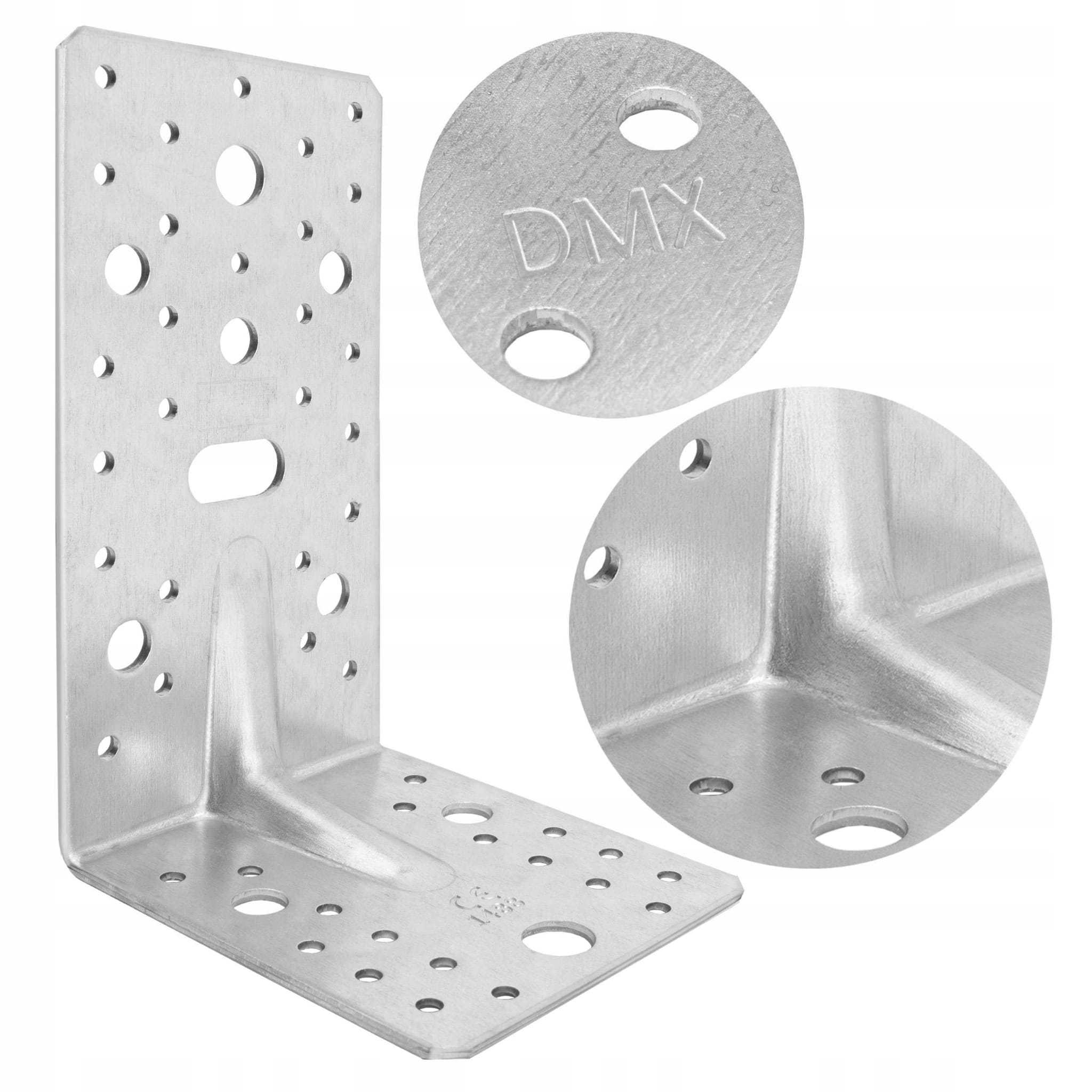

Dlaczego blacha o grubości 3 mm i głębokie przetłoczenie są kluczowe w modelu KP6?

W tradycyjnych okuciach ciesielskich o standardowej grubości (1,5–2 mm) pod wpływem potężnych obciążeń dynamicznych w więźbach dachowych może dochodzić do zmęczenia materiału oraz rozszerzania kąta zgięcia. Kątownik Domax KP6 wykonany jest z grubej blachy o przekroju 3,0 mm, co samo w sobie drastycznie zwiększa jego odporność na rozciąganie. Dodatkowe, głębokie przetłoczenie działające jak centralne żebro usztywniające optymalizuje rozkład naprężeń mechanicznych na całą powierzchnię ramion, gwarantując niezmienną geometrię i stabilność węzła przez cały okres eksploatacji budynku.

Jak hybrydowa perforacja (ø5 mm, ø11 mm, ø14 mm oraz slot ø14x28 mm) ułatwia montaż?

Uniwersalność montażowa kątownika KP6 wynika z zastosowania zróżnicowanego zestawu otworów dopasowanych do różnych typów łączników. Liczne otwory o średnicy ø5 mm służą do gęstego i stabilnego przybicia elementu gwoździami pierścieniowymi typu Anchor lub wkrętami ciesielskimi. Z kolei otwory średnie (ø11 mm) oraz duże (ø14 mm wraz z precyzyjnym otworem podłużnym fasolkowym ø14x28 mm) umożliwiają kotwienie kątownika bezpośrednio do podłoży betonowych, żelbetowych lub murowanych za pomocą ciężkich śrub rozporowych i kotew wklejanych M10, co pozwala na bezproblemowe łączenie konstrukcji drewnianych z fundamentem.

Co oznaczają Europejska Aprobata Techniczna (ETA) i testy jakości dla wykonawcy?

W nowoczesnym budownictwie komercyjnym i mieszkaniowym stosowanie certyfikowanych elementów złącznych jest wymogiem prawnym oraz gwarancją bezpieczeństwa konstrukcyjnego. Kątownik KP6 przeszedł rygorystyczne badania laboratoryjne, czego dowodem jest posiadana Europejska Aprobata Techniczna (ETA) oraz Certyfikat Zgodności Zakładowej Kontroli Produkcji. Dokumenty te potwierdzają deklarowane parametry nośności i odporności, dając inwestorom oraz wykonawcom pewność, że zastosowane złącze spełnia najwyższe europejskie standardy inżynieryjne.
