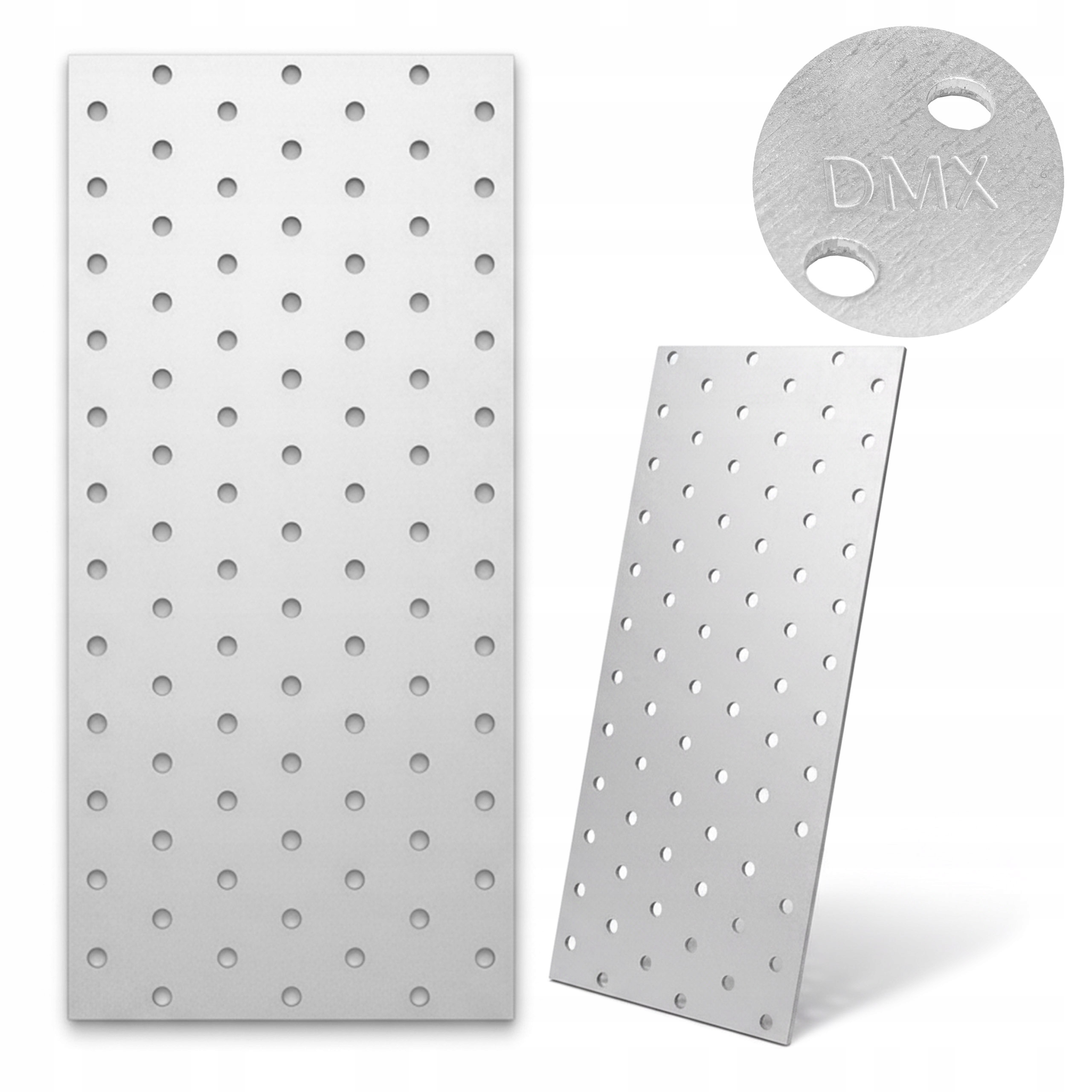

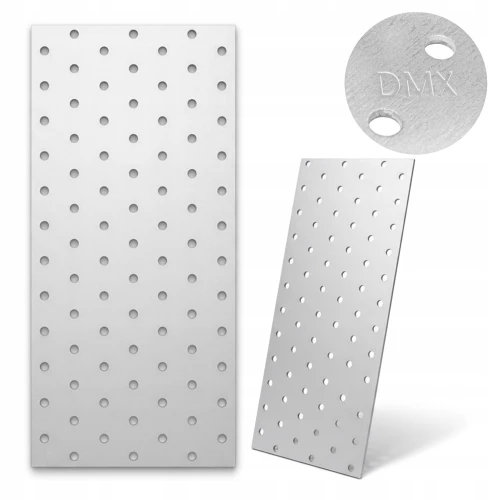

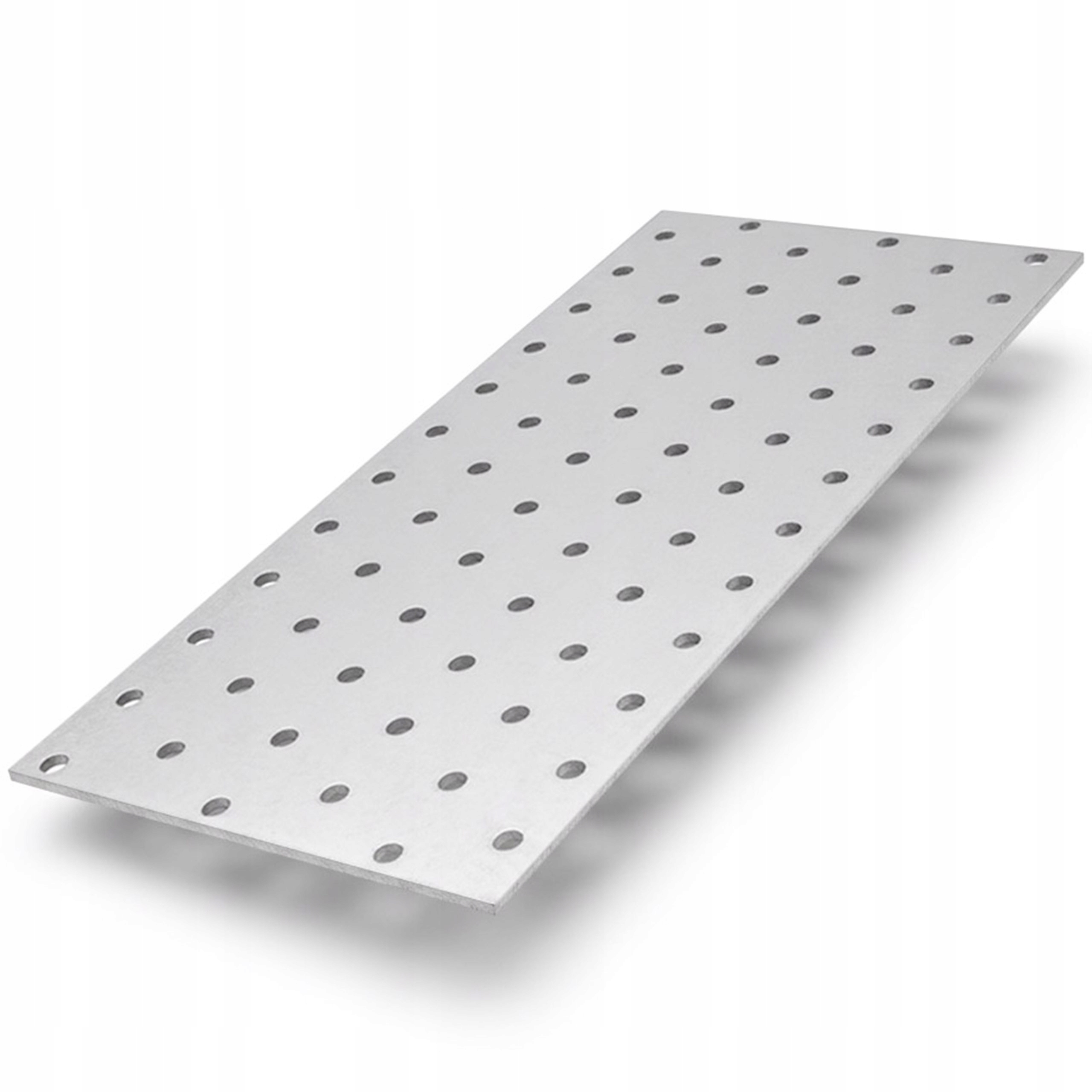

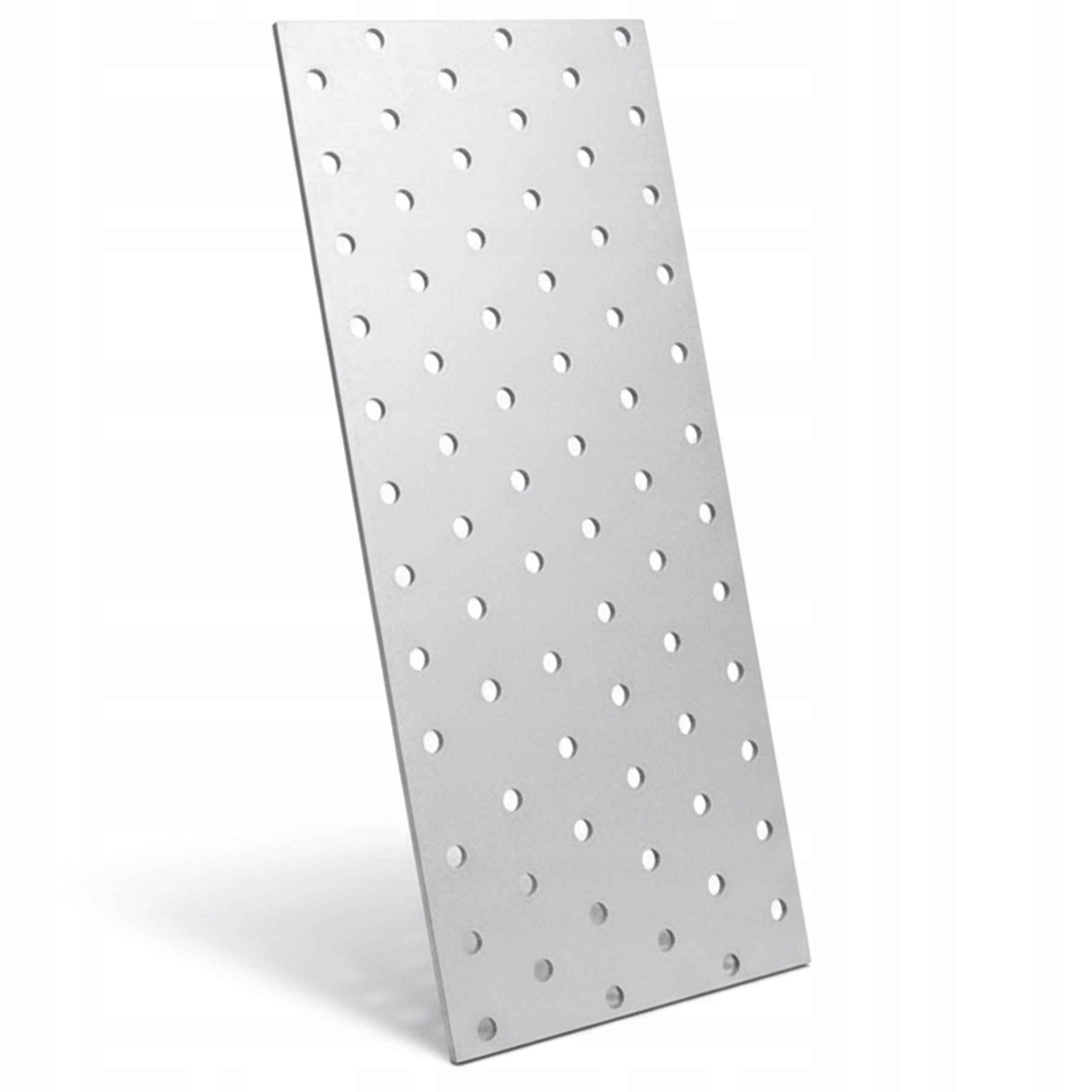

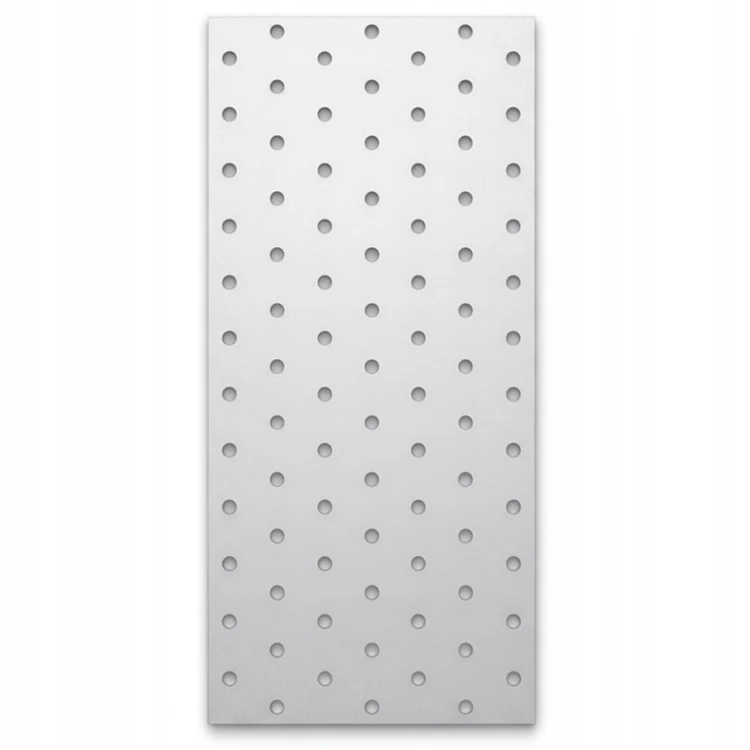

Płytka perforowana łącznik płaski stalowy PP19 140x240 mm Domax

Płytka perforowana PP19 marki Domax o wymiarach 140 x 240 mm i grubości blachy 2,0 mm to profesjonalny element złączny, który znajduje wszechstronne zastosowanie w budownictwie drewnianym, stolarstwie oraz przy wykonywaniu skomplikowanych połączeń powierzchniowych. Płytki te są niezastąpione wszędzie tam, gdzie wymagane jest mocne, stabilne i trwałe zszywanie stykających się elementów konstrukcyjnych poddawanych dużym obciążeniom statycznym i dynamicznym.

Wysoka jakość wyrobu wynika z zastosowania certyfikowanej stali bazowej DX51D pokrytej solidną powłoką cynkową Z275, co gwarantuje długotrwałą ochronę antykorozyjną i niszczącym wpływem wilgoci. Optymalna grubość 2,0 mm nadaje płytce odpowiednią sztywność, eliminując ryzyko odkształceń pod obciążeniem. Przemyślany układ aż 72 otworów o średnicy ø5 mm rozmieszczonych na powierzchni 5,85 dm² umożliwia niezwykle gęste, precyzyjne i bezpieczne mocowanie za pomocą dedykowanych gwoździ pierścieniowych lub wkrętów ciesielskich.

Parametry techniczne:

• producent: Domax
• model / symbol: PP19
• typ elementu: płytka perforowana / łącznik ciesielski płaski

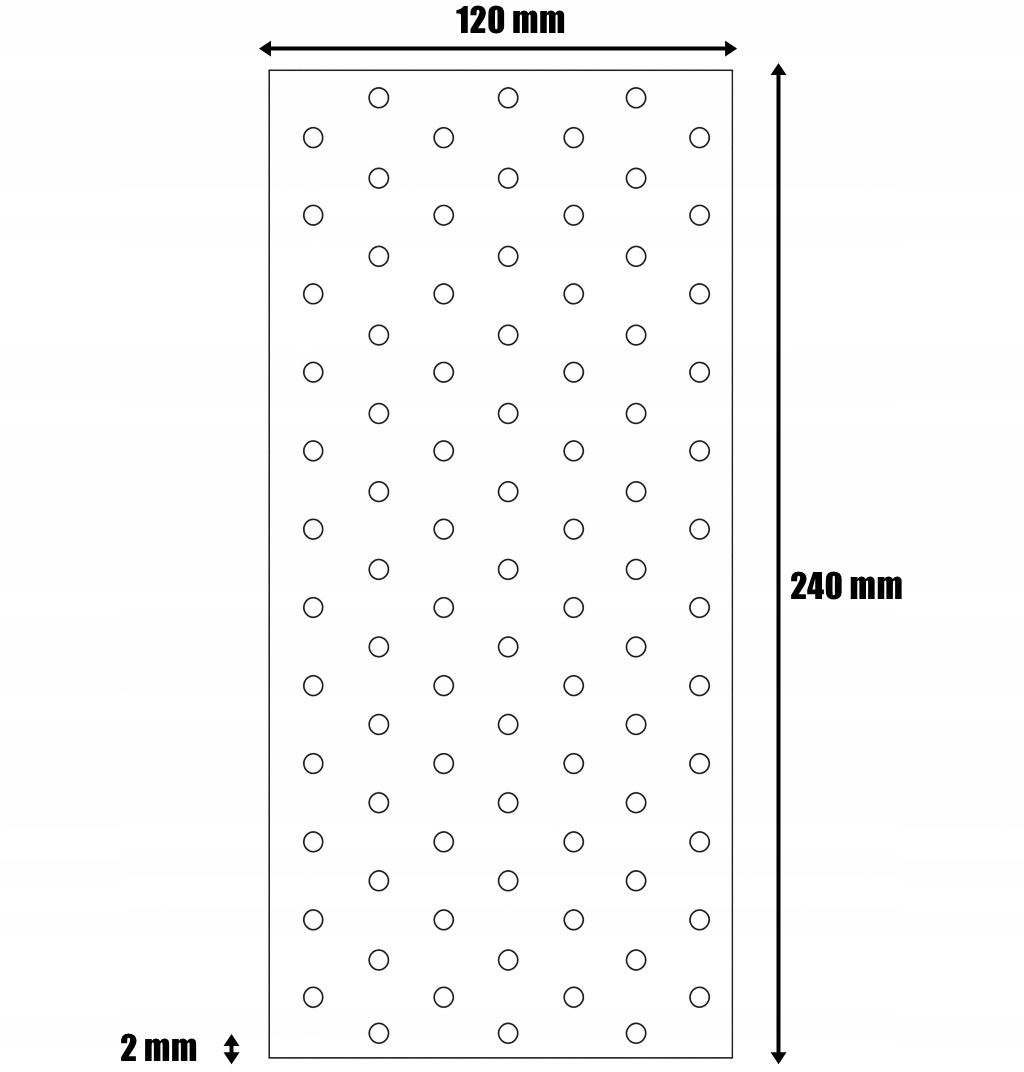

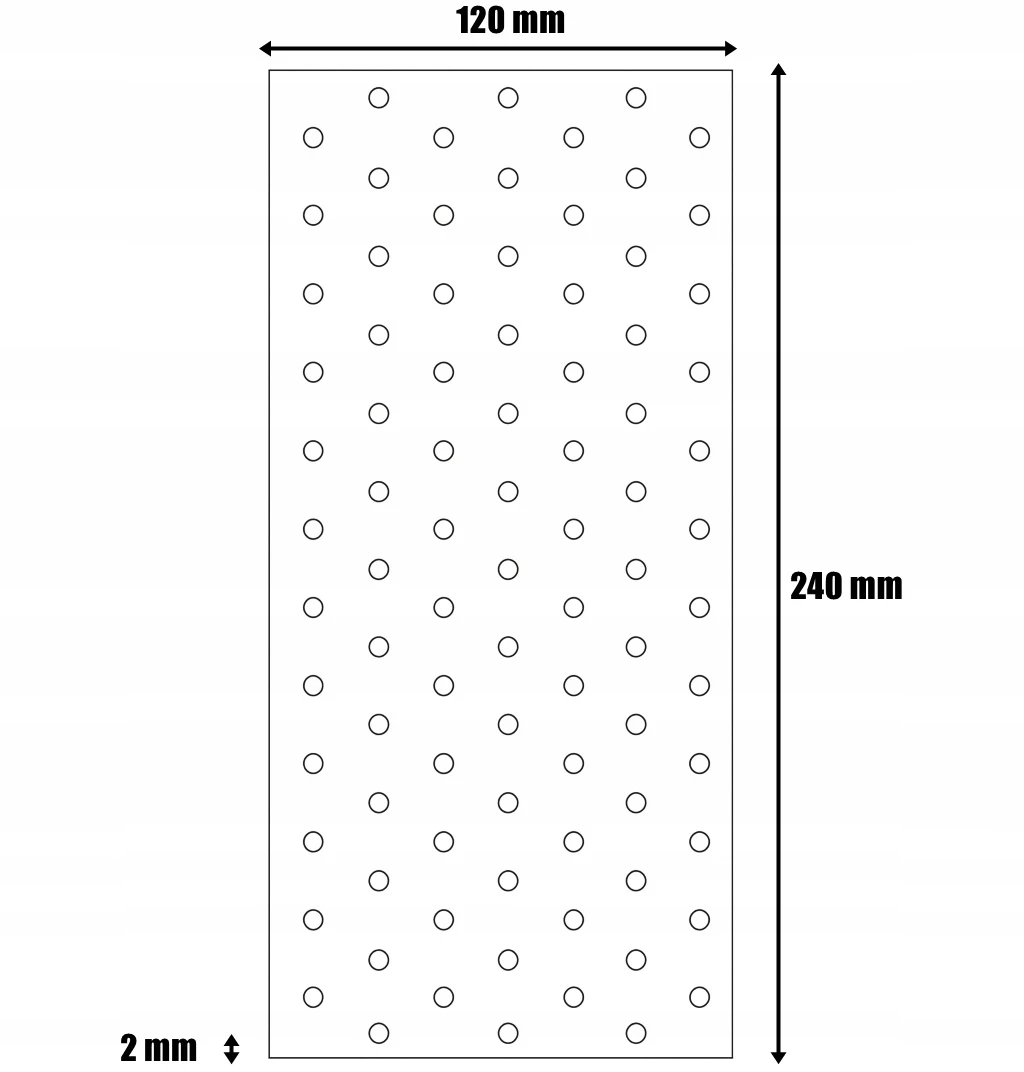

• wymiary nominalne: 140 x 240 mm
• długość (A): 240 mm
• szerokość (B): 120 mm
• grubość blachy stalowej: 2,0 mm
• materiał konstrukcyjny: stal DX51D + powłoka cynkowa Z275
• zabezpieczenie antykorozyjne: ocynk ogniowy Z275

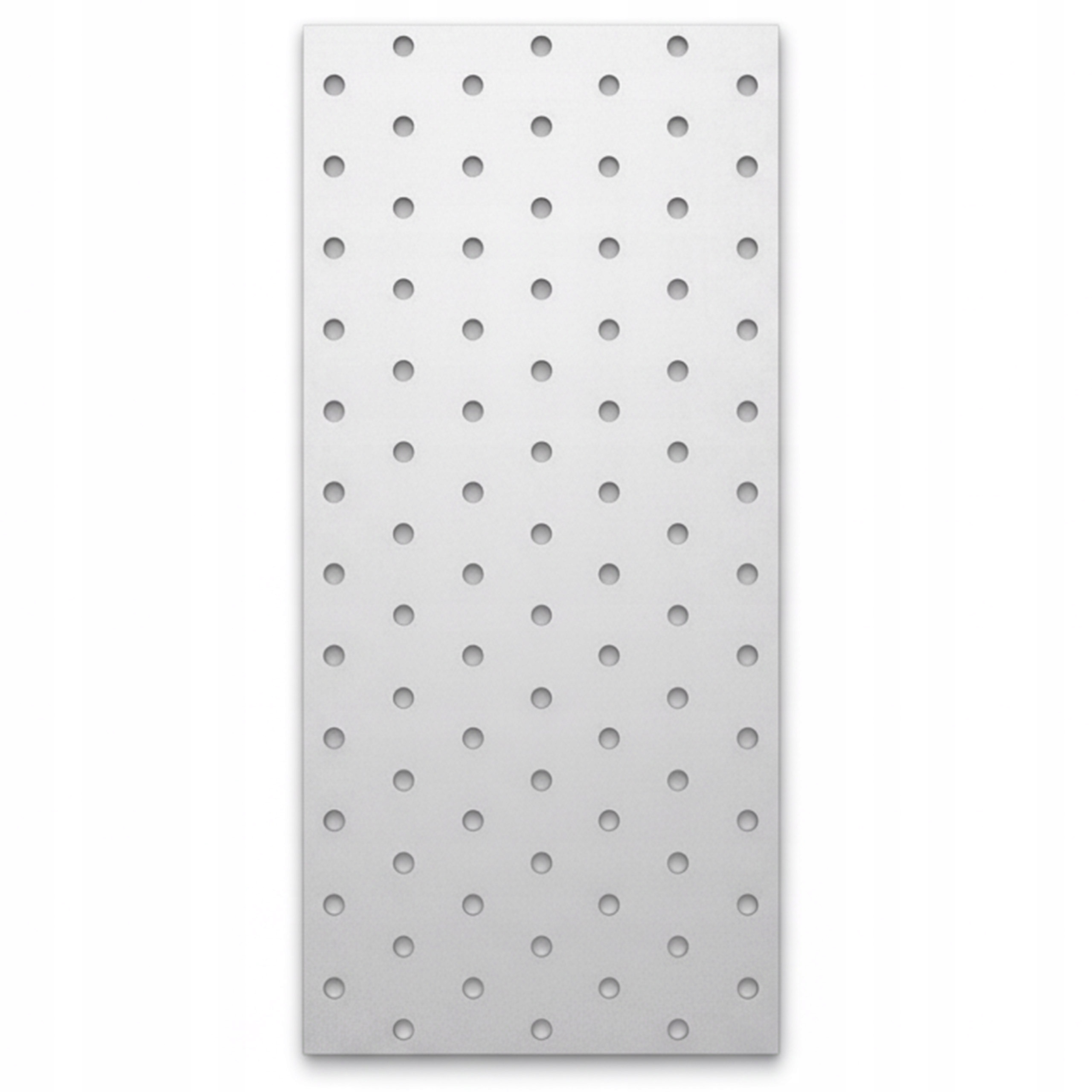

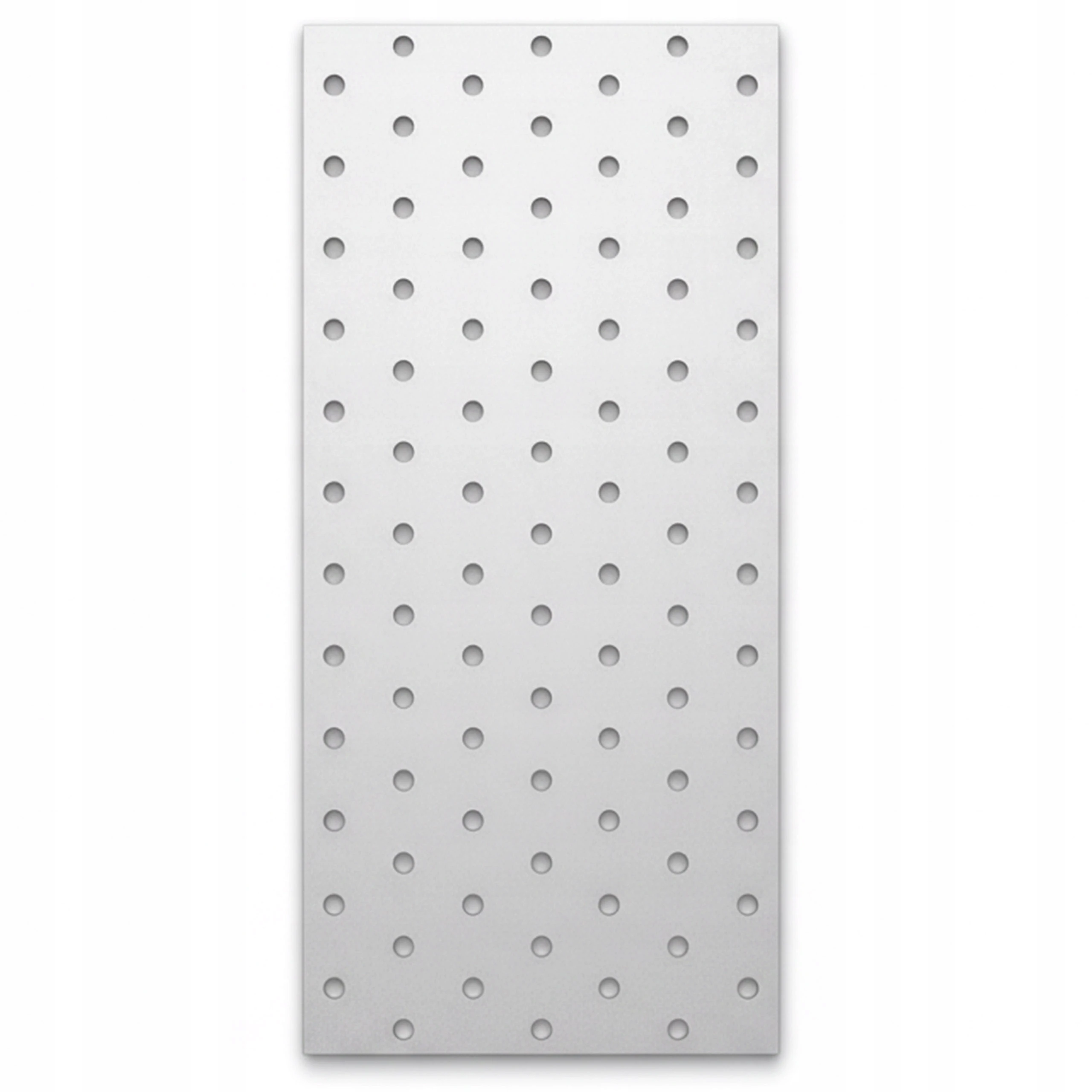

• perforacja montażowa: 72 otwory o średnicy ø5 mm
• powierzchnia łącznika: 5,85 dm²
• kompatybilne elementy złączne: gwoździe pierścieniowe Anchor ø4, wkręty ciesielskie do łączników
• jednostka sprzedaży: 1 sztuka
• przeznaczenie: wiązary dachowe, więźby, konstrukcje szkieletowe, altany, pergole, wzmacnianie połączeń drewnianych

Do jakich zastosowań konstrukcyjnych przeznaczona jest płytka perforowana PP19 140x240 mm?

Płytki perforowane o płaskiej konstrukcji, takie jak model Domax PP19 w rozmiarze 140x240 mm, są dedykowane do wykonywania trwałego zszywania stykających się elementów drewnianych na jednej płaszczyźnie. Znajdują kluczowe zastosowanie przy produkcji prefabrykowanych wiązarów dachowych, wznoszeniu więźb dachowych, budowie szkieletów ścian w domach drewnianych, a także przy montażu i stabilizacji stropów, altan, pergoli oraz zewnętrznej architektury ogrodowej.

Co gwarantuje obecność aż 72 otworów ø5 mm i grubość blachy 2,0 mm?

Wytrzymałość węzła konstrukcyjnego zależy bezpośrednio od liczby punktów mocowania oraz sztywności samego łącznika. Płytka PP19 wykonana jest z solidnej blachy o grubości 2,0 mm, co zapobiega jej gięciu i deformacji pod obciążeniem mas. Gęsta perforacja obejmująca 72 otwory o średnicy ø5 mm pozwala na równomierne rozłożenie sił ścinających i rozciągających na całą powierzchnię 5,85 dm², gwarantując niezrównaną stabilność połączenia.

Jak prawidłowo zamontować łącznik płaski PP19 za pomocą gwoździ pierścieniowych Anchor?

Aby w pełni wykorzystać parametry wytrzymałościowe płytki PP19, montażu należy dokonać za pomocą dedykowanych gwoździ pierścieniowych (typu Anchor ø4) lub specjalnych wkrętów ciesielskich do łączników. Pierścienie nacięte na trzpieniu gwoździa klinują się w strukturze drewna, stawiając gigantyczny opór na wyrywanie i uniemożliwiając poluzowanie się złącza pod wpływem pracy drewna lub obciążeń wiatrowych. Równomierne wypełnienie wszystkich otworów perforacji gwarantuje optymalny rozkład naprężeń na całą powierzchnię płytki.
