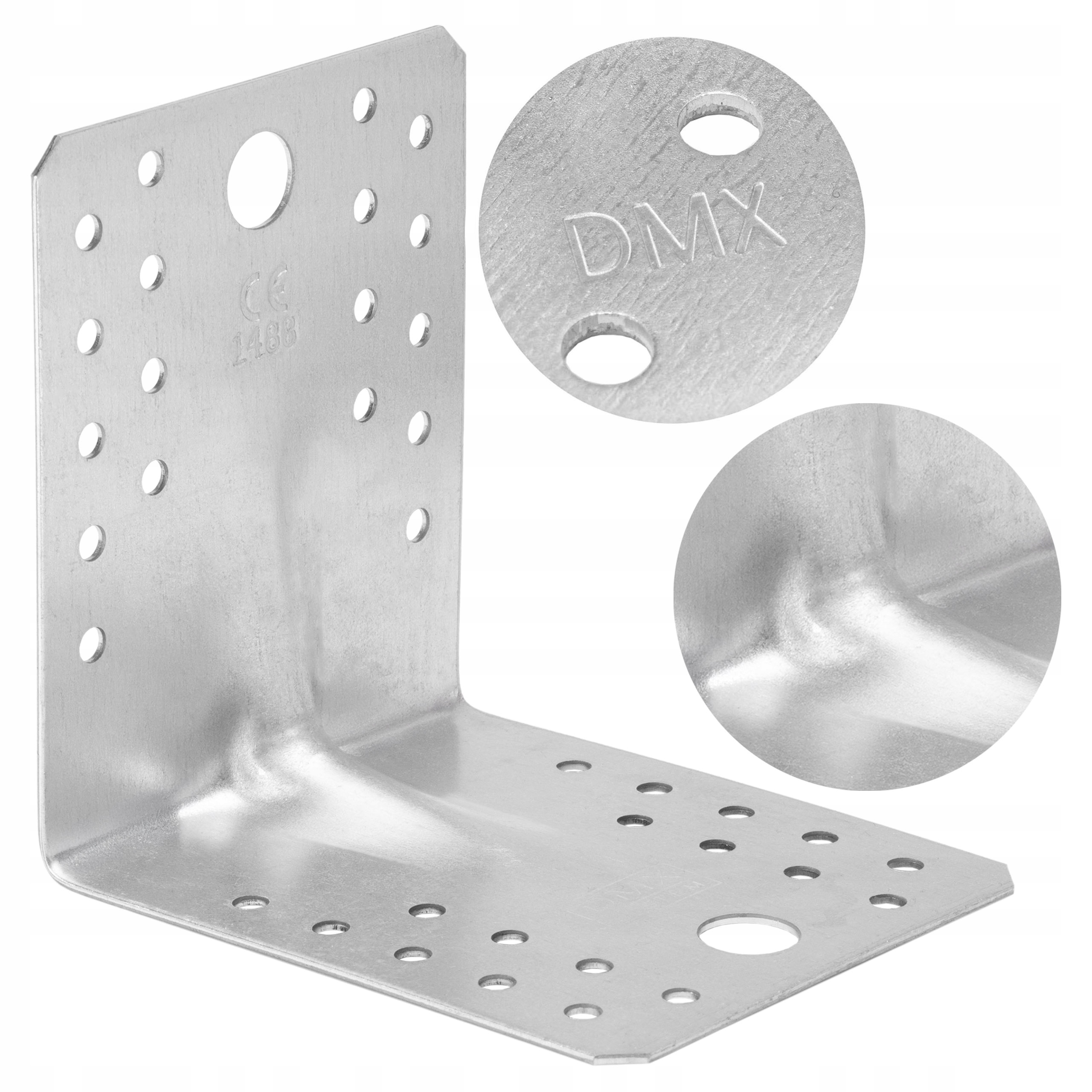

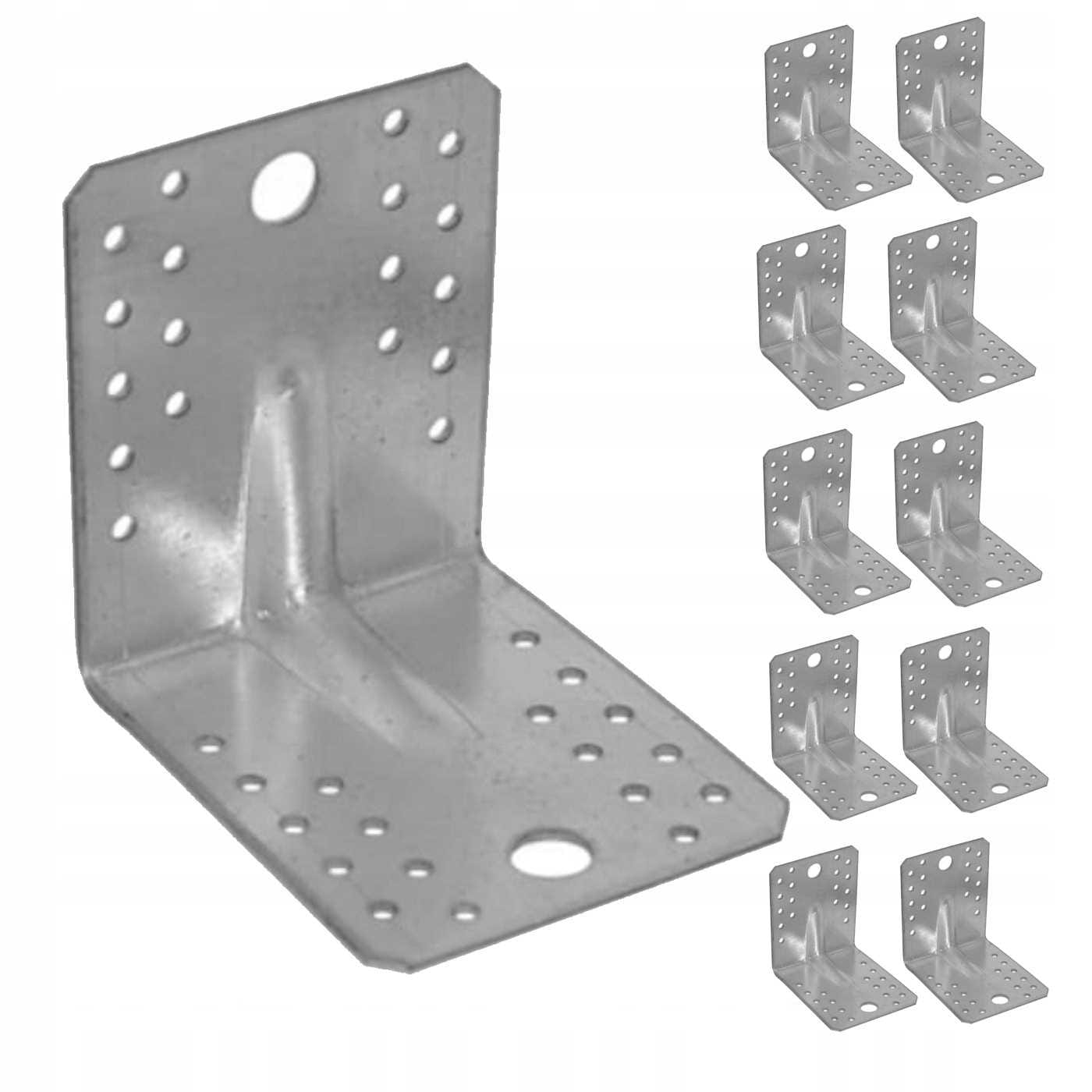

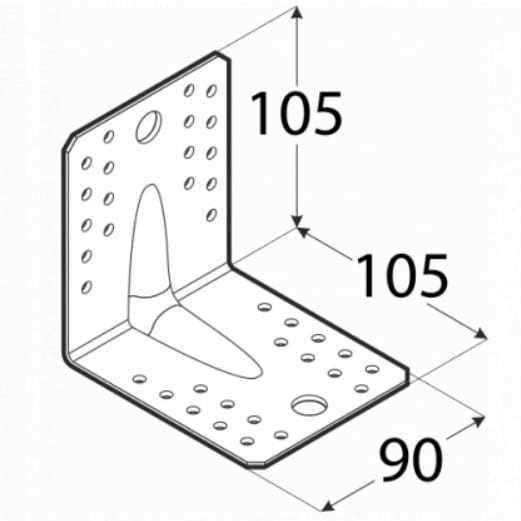

Kątownik ciesielski z przetłoczeniem KPS2 105x105x90x1,5 mm

Kątownik montażowy z przetłoczeniem (model KPS2) o wymiarach ramion 105 x 105 mm, szerokości 90 mm i grubości blachy 1,5 mm to zaawansowany element złączny, stworzony do wykonywania precyzyjnych i nośnych połączeń pod kątem 90 stopni w drewnianych konstrukcjach szkieletowych, więźbach dachowych oraz budynkach inżynieryjnych. Kluczową cechą konstrukcyjną tego okuć jest przetłoczenie wykonane w osi zgięcia, które drastycznie zwiększa sztywność przestrzenną kątownika, pozwalając na efektywne przenoszenie obciążeń przy zachowaniu optymalnej grubości i masy stali.

Wykonany z certyfikowanej blachy stalowej gatunku DX51D z powłoką ocynkowaną Z275, kątownik KPS2 gwarantuje pełną odporność na korozję w środowisku budowlanym. Przemyślany i gęsty układ otworów montażowych – obejmujący 36 otworów o średnicy fi 5 mm oraz 2 duże otwory o średnicy fi 11 mm – zapewnia wszechstronność kotwienia. Pozwala to na zastosowanie zarówno specjalistycznych gwoździ pierścieniowych i wkrętów do łączników, jak i masywnych śrub rozporowych M10 lub kotew wklejanych przy mocowaniach wielomateriałowych.

Parametry techniczne:

• • producent / dystrybutor: Globbudd

Co daje przetłoczenie osiowe w konstrukcji kątownika KPS2?

Przetłoczenie wykonane wzdłuż linii zgięcia kątownika KPS2 nie jest elementem dekoracyjnym, lecz istotnym zabiegiem inżynieryjnym. Wzmacnia ono strefę największych naprężeń zginających, zapobiegając odkształceniom i sprężynowaniu łącznika pod wpływem obciążeń statycznych i dynamicznych. Dzięki temu rozwiązaniu, kątownik o grubości 1,5 mm osiąga wysoką sztywność konstrukcyjną, gwarantując, że połączone elementy drewniane zachowają stabilną geometrię pod kątem 90 stopni przez cały okres eksploatacji.

W jakich węzłach budowlanych stosuje się szeroki kątownik 105x105x90 mm?

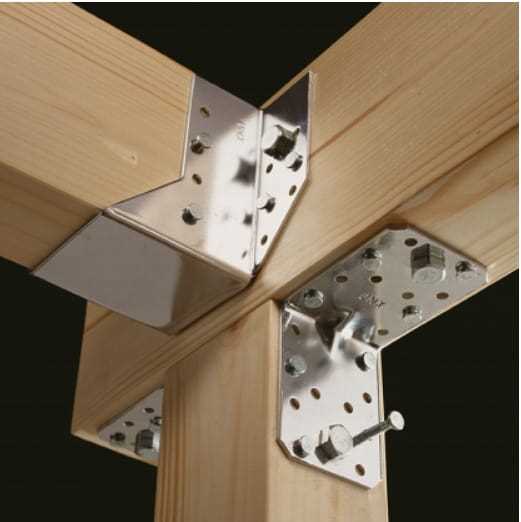

Kątowniki KPS2 są projektowane z myślą o miejscach wymagających dużej powierzchni przylegania i szerokiego rozkładu punktów kotwienia. Znajdują zastosowanie przy łączeniu krokwi z murłatą, płatwi ze słupami nośnymi, a także przy wznoszeniu wiat, altan, zadaszeń i domów w technologii szkieletowej. Duża szerokość kątownika (90 mm) umożliwia obsadzenie dużej liczby łączników w jednym węźle, co skutecznie rozprasza siły tnące i zapobiega uszkodzeniom drewna.

Jak prawidłowo wykorzystać otwory fi 5 mm i fi 11 mm podczas montażu?

Wszechstronność modelu KPS2 wynika z dwuukładowej perforacji. Liczne otwory o średnicy fi 5 mm są przeznaczone do gęstego obsadzania gwoździami pierścieniowymi typu ANCHOR lub wkrętami do łączników, które klinują się w strukturze drewna bez jej osłabiania. Z kolei dwa otwory o dużej średnicy fi 11 mm umożliwiają zastosowanie grubych śrub metrycznych M10 lub kotew wklejanych, co jest niezbędne w sytuacjach, gdy kątownik musi być przytwierdzony bezpośrednio do konstrukcji betonowej lub stalowej.
