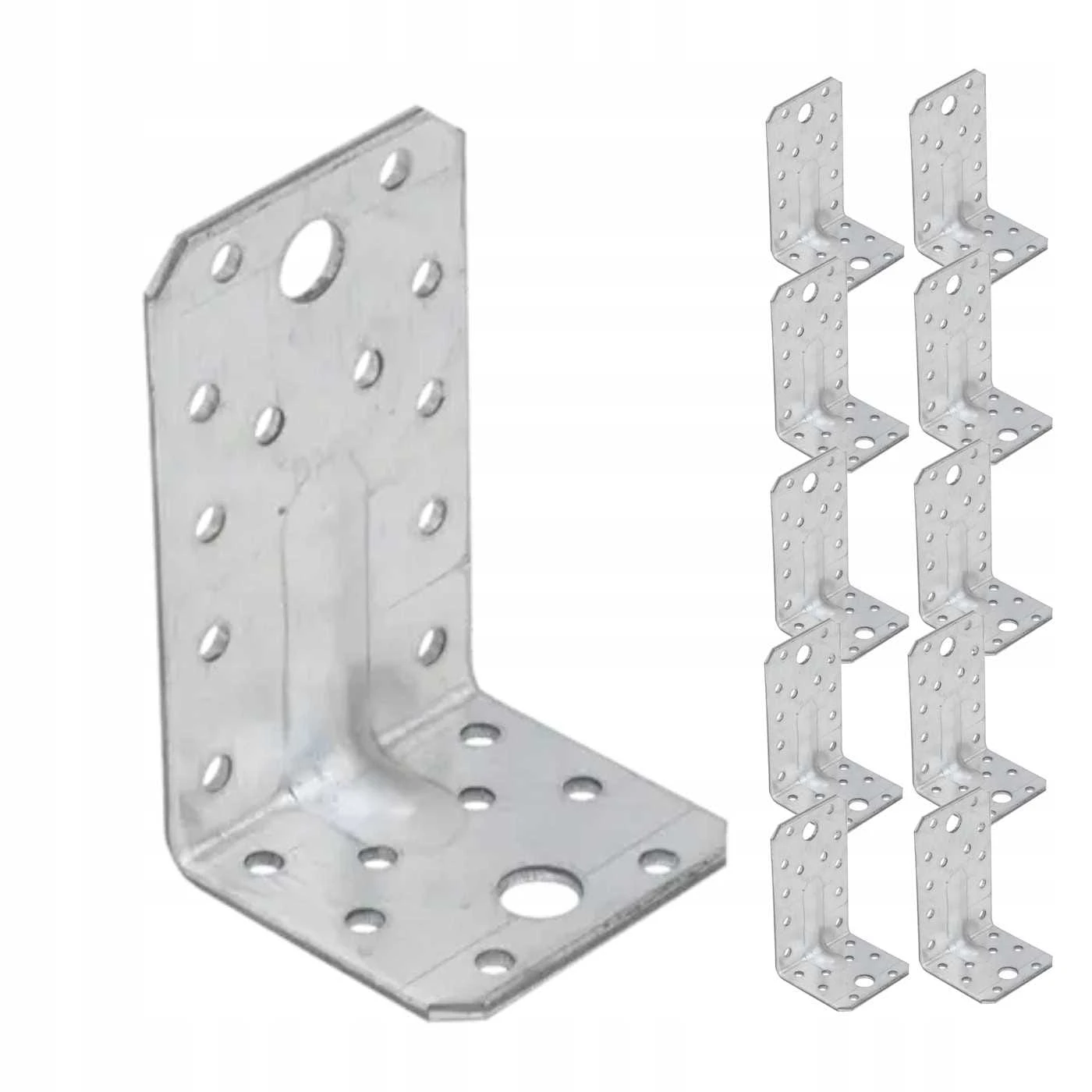

Zestaw 10 sztuk kątowników ciesielskich KPS3 90x50x55 mm Domax

Zestaw 10 sztuk stalowych kątowników montażowych Domax KPS 3 (wymiary: wysokość 90 mm, podstawa 50 mm, szerokość 55 mm, grubość blachy 1,5 mm) to wszechstronne okucia łączące, przeznaczone do stabilizacji prostopadłych węzłów w lekkich konstrukcjach drewnianych i stolarce. Zastosowanie kątowników asymetrycznych pozwala na optymalne usztywnienie połączeń krzyżowych, zapobiegając odkształceniom i przesunięciom elementów nośnych pod wpływem naprężeń zginających i ścinających. Ekonomiczne opakowanie zawierające 10 sztuk stanowi kompletny pakiet niezbędny do seryjnego montażu konstrukcji ramowych, stelaży rzemieślniczych czy małej architektury ogrodowej o mniejszym przekroju.

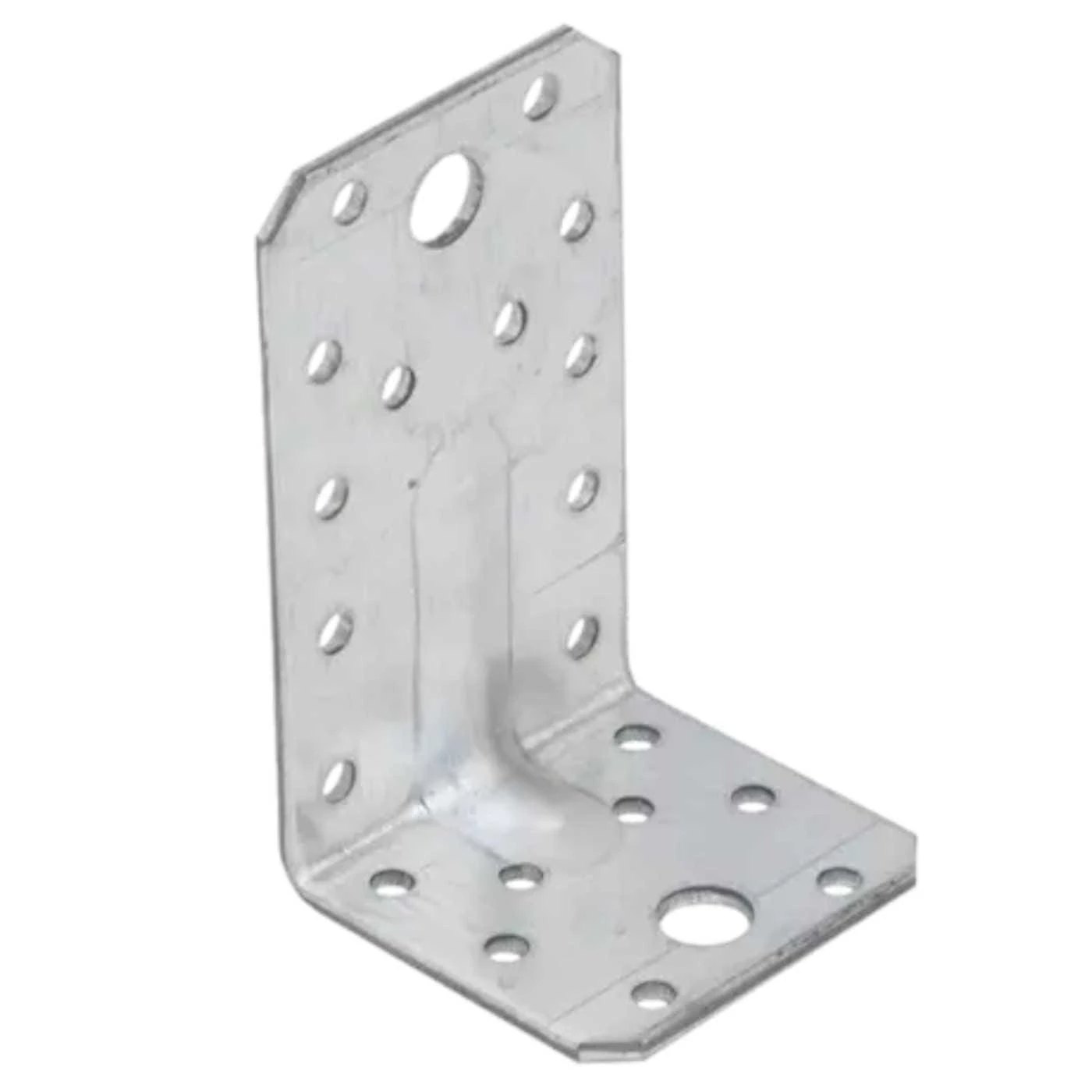

Konstrukcja kątownika bazuje na certyfikowanej stali węglowej DX51D pokrytej hutniczą warstwą ocynku Z275, która skutecznie chroni złącze przed korozją w środowiskach o podwyższonej wilgotności. Element wyposażono w zaawansowany układ 22 otworów montażowych, w tym 20 standardowych otworów o średnicy ø5 mm pod gwoździe karbowane i wkręty ciesielskie, oraz 2 powiększone otwory ø14 mm. Taka hybrydowa konfiguracja pozwala na uniwersalne zastosowanie okucia zarówno w typowych połączeniach drewno-drewno, jak i przy kotwieniu drewnianych belek do podłoży betonowych lub stalowych profili za pomocą kotew rozporowych i śrub nośnych.

Parametry techniczne:

• producent: Domax
• model / symbol: kątownik montażowy KPS 3
• zawartość zestawu: 10 sztuk

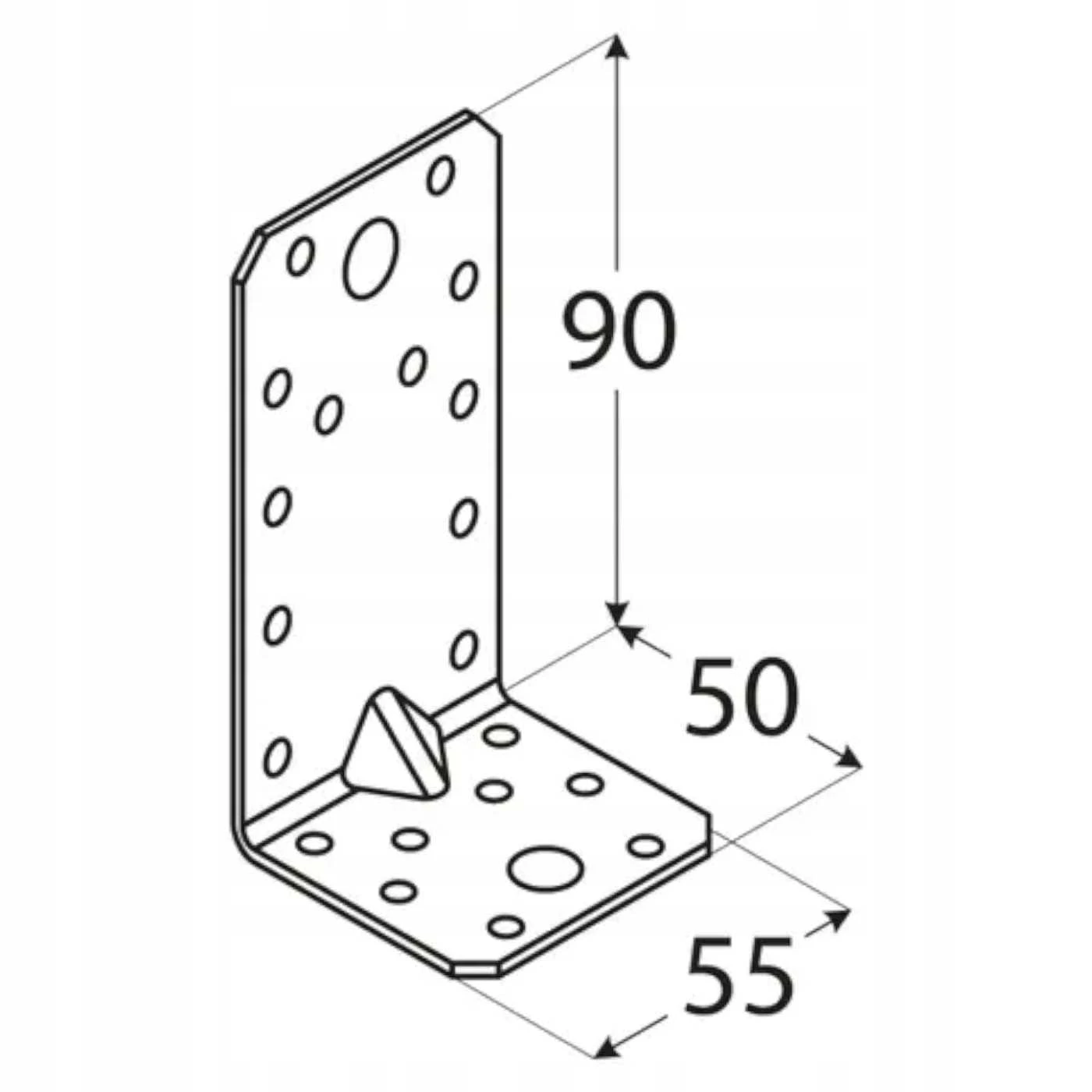

• wymiary (wysokość x długość podstawy x szerokość): 90 x 50 x 55 mm
• grubość blachy nośnej: 1,5 mm
• materiał wykonania: stal konstrukcyjna DX51D
• powłoka ochronna: warstwa cynku Z275 (ocynk)
• konfiguracja otworów montażowych: 20 otworów ø5 mm oraz 2 otwory ø14 mm
• przeznaczenie: łączenie elementów drewnianych, kotwienie drewna do betonu, produkcja mebli, lekki szkielet

Dlaczego blacha DX51D o grubości 1,5 mm jest optymalna do lekkich konstrukcji?

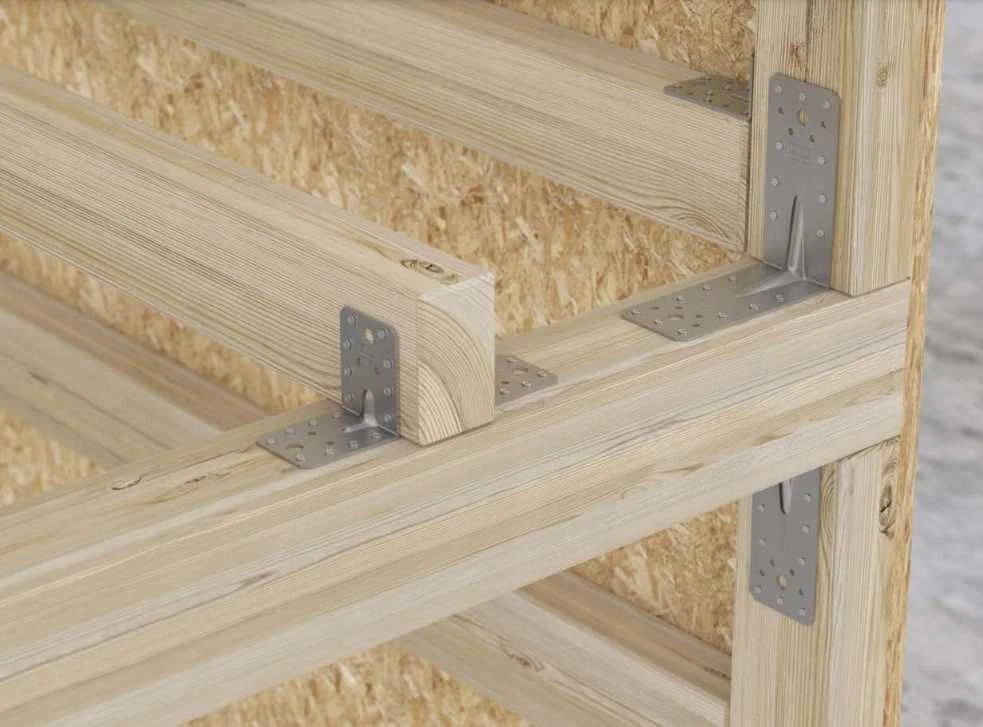

W lekkim budownictwie szkieletowym i meblarstwie nadmierna grubość okuć może utrudniać ich maskowanie i niepotrzebnie dociążać węzły. Zastosowanie stali DX51D o grubości 1,5 mm w modelu KPS 3 zapewnia idealny kompromis pomiędzy wysoką wytrzymałością na zginanie a elastycznością montażową. Okucie łatwo wpisuje się w płaszczyzny łączonych elementów, nie powodując odstawania płyt poszycia (np. płyt OSB lub G-K), a jednocześnie gwarantuje pełne ustabilizowanie kąta 90 stopni w takich konstrukcjach jak stelaże meblowe, ramy ścianek działowych czy drewniane kratownice.

W jakim celu kątownik KPS 3 posiada asymetryczne ramiona 90x50 mm?

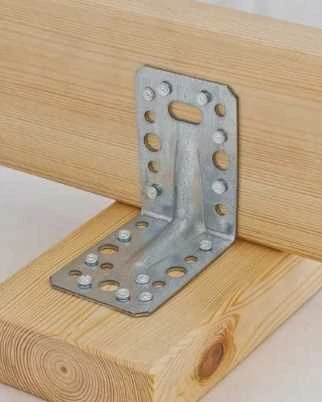

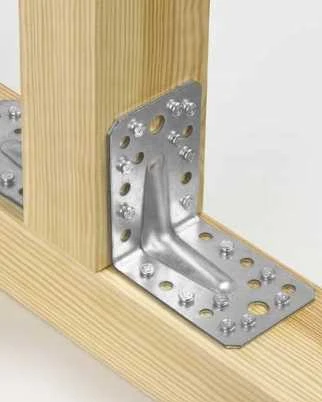

Asymetryczna budowa kątownika z dłuższym ramieniem (90 mm) i krótszą podstawą (50 mm) pozwala na optymalizację nośności węzła w zależności od kierunku działających sił. Krótsze ramię jest zazwyczaj kotwione w masywnym elemencie bazowym (np. w betonowej posadzce lub głównej belce nośnej), natomiast wydłużone ramię ściśle przylega do pionowego, węższego słupka. Rozkłada to siły wyrywające i ścinające na znacznie większej powierzchni włókien drzewnych słupa, co skutecznie zapobiega wzdłużnemu pękaniu cienkich ramiaków podczas osadzania wkrętów na krawędzi deski.

Kiedy w montażu ciesielskim wykorzystuje się powiększone otwory ø14 mm?

Podczas gdy 20 standardowych otworów ø5 mm służy do typowych połączeń z drewnem, obecność dwóch dużych otworów o średnicy ø14 mm całkowicie zmienia możliwości kątownika KPS 3, nadając mu funkcję złącza kotwiącego. Otwory te są wymiarowane pod masywne śruby sześciokątne M10/M12 oraz stalowe kotwy mechaniczne lub iniekcyjne systemy chemiczne. Rozwiązanie to jest niezbędne inżynieryjnie, gdy zachodzi konieczność sztywnego przytwierdzenia drewnianej konstrukcji (np. słupków pergoli, dolnych podwalin ścian czy masywnych regałów warsztatowych) bezpośrednio do wylewki betonowej lub ściany murowanej.
