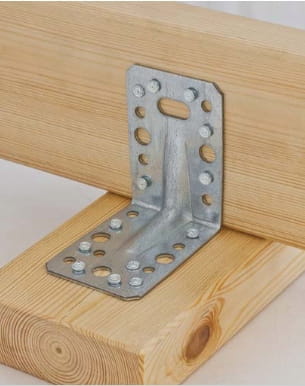

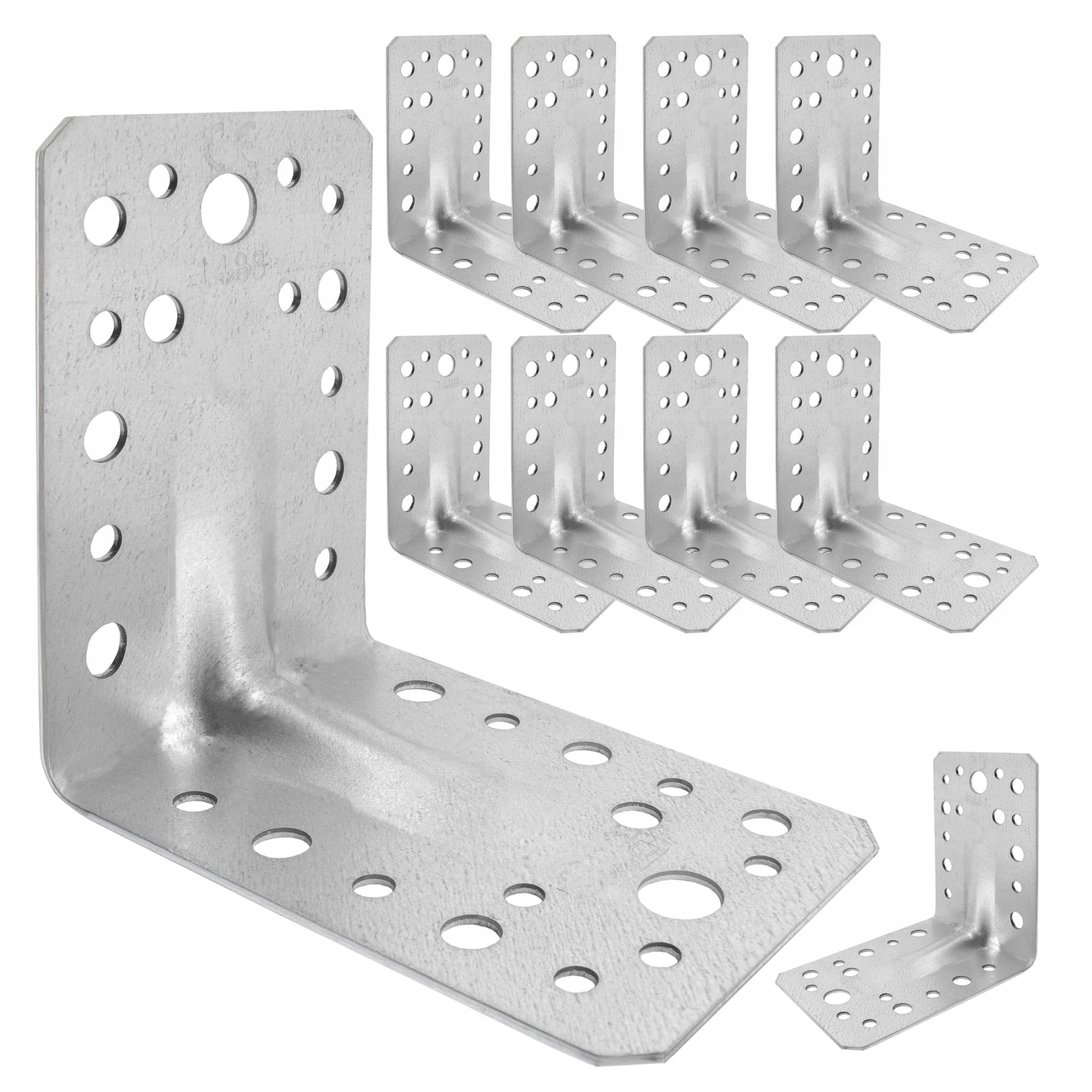

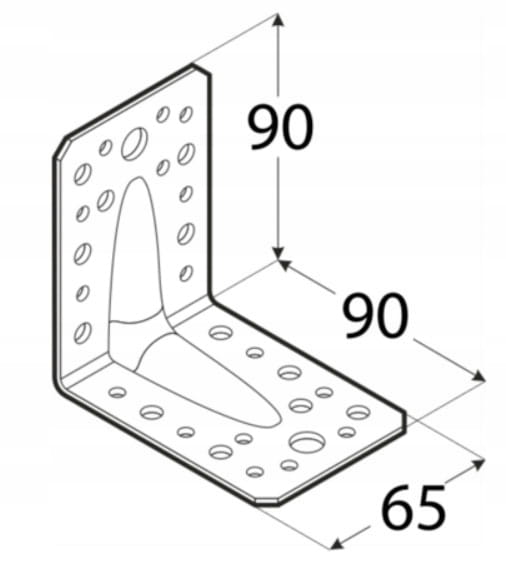

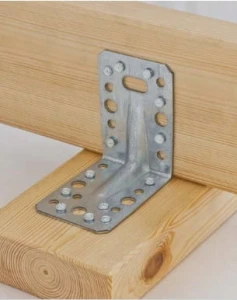

Kątownik ciesielski z przetłoczeniem KP1 90x90x65x2,5 mm Domax - 10 szt.

Zestaw dziesięciu profesjonalnych kątowników ciesielskich z głębokim przetłoczeniem (model KP1 marki Domax) o wymiarach ramion 90 x 90 mm, szerokości 65 mm i grubości blachy 2,5 mm to wysokowydajny element złączny, stworzony do wykonywania odpowiedzialnych, nośnych połączeń pod kątem 90 stopni w drewnianych konstrukcjach dachowych i szkieletowych. Kluczową cechą konstrukcyjną tego okuć jest głębokie przetłoczenie przetłoczone w osi zgięcia, które drastycznie zwiększa sztywność przestrzenną kątownika, zapobiegając jego odkształceniom pod wpływem potężnych obciążeń statycznych i dynamicznych.

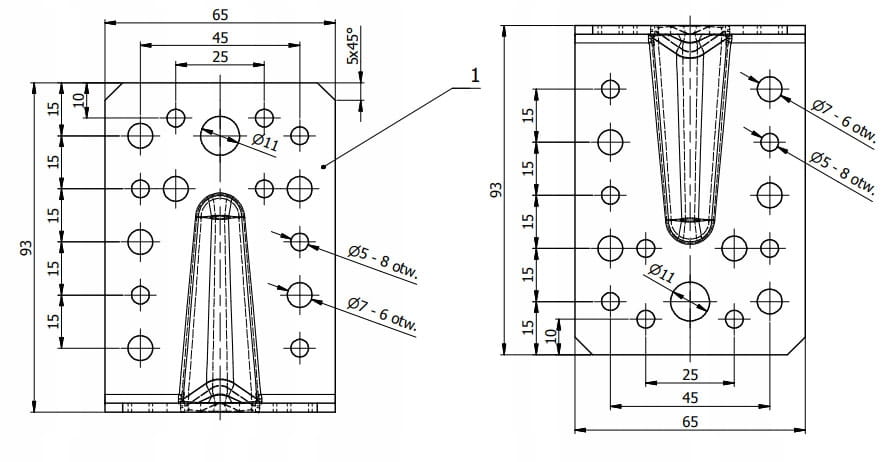

Wykonane z certyfikowanej blachy stalowej gatunku DX51D z powłoką ocynkowaną Z275, kątowniki te gwarantują pełną odporność na korozję w warunkach budowlanych. Produkt posiada pełną dokumentację techniczną, w tym Europejską Aprobatę Techniczną (ETA) oraz Deklarację Właściwości Użytkowych, co pozwala na jego w pełni legalne i bezpieczne stosowanie w inżynierii lądowej. Przemyślany układ otworowania – obejmujący 16 otworów fi 5 mm, 12 otworów fi 7 mm oraz 2 otwory o dużej średnicy fi 11 mm – umożliwia elastyczny dobór technik montażowych, od gwoździ ANCHOR po ściany i kotwy M10.

Parametry techniczne:

• • producent: Domax
  • model / typ: KP1 (z głębokim przetłoczeniem)
  • długość ramienia A: 90 mm

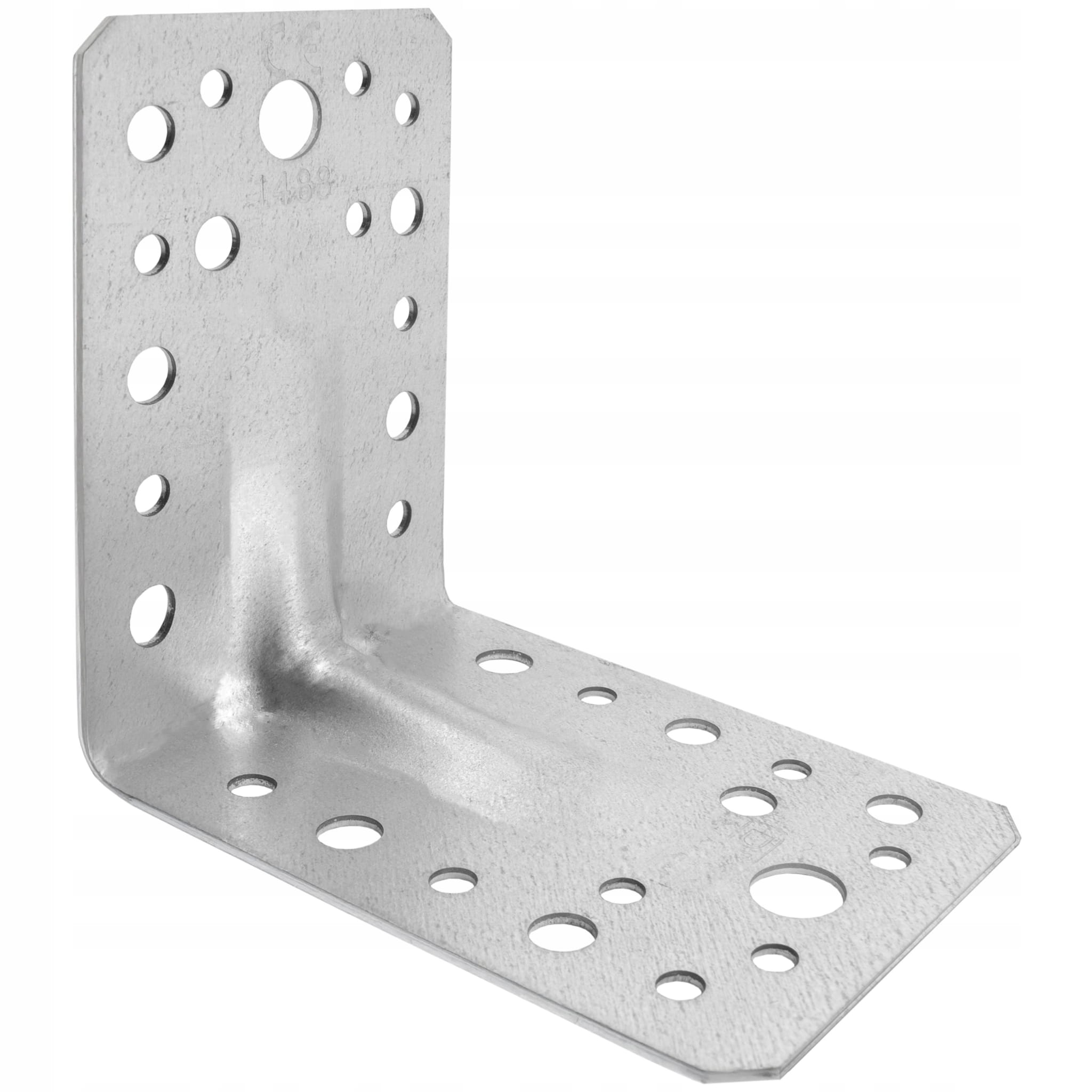

Co daje głębokie przetłoczenie w konstrukcji kątownika KP1?

Głębokie przetłoczenie wykonane na środku kątownika KP1 nie jest zabiegiem estetycznym, lecz kluczowym rozwiązaniem inżynieryjnym. Wzmacnia ono strukturę blachy w strefie najwyższych naprężeń zginających. Dzięki temu zabiegowi łącznik o grubości 2,5 mm osiąga sztywność i nośność porównywalną z grubszimi, masywniejszymi okuciami, nie tracąc przy tym swojej uniwersalności. Przetłoczenie skutecznie przeciwdziała zjawisku sprężynowania i skręcania węzła pod wpływem obciążeń wiatrem lub masą własną więźby dachowej.

W jakich węzłach konstrukcyjnych stosuje się szeroki kątownik 90x90x65 mm?

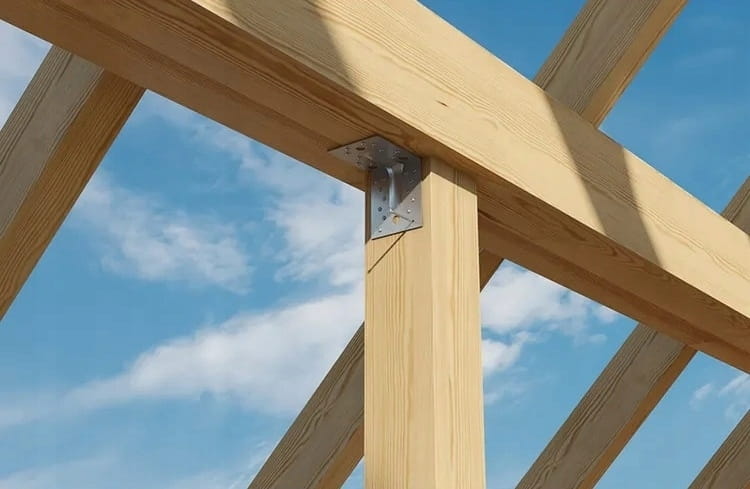

Kątowniki z serii KP1 są projektowane z myślą o miejscach o podwyższonych wymaganiach nośnych. Znajdują zastosowanie przy łączeniu elementów więźby dachowej (np. krokwi z murłatą, płatwi ze słupami), w budownictwie szkieletowym drewnianym (kanadyjczyk), a także przy kotwieniu masywnych belek stropowych i wiat garażowych. Duża szerokość (65 mm) oraz szeroki rozstaw otworów pozwalają na zamocowanie dużej liczby łączników w jednym węźle, co optymalnie rozprasza siły tnące i wyrywające na cały przekrój drewniany.

Jakie elementy złączne są rekomendowane do otworów fi 5, fi 7 i fi 11 mm?

Wszechstronność modelu KP1 wynika z różnorodności otworów montażowych. Otwory o średnicy fi 5 mm są dedykowane do specjalistycznych gwoździ pierścieniowych ANCHOR oraz wkrętów do łączników, które klinują się w drewnie bez jego osłabiania. Otwory fi 7 mm i większe (fi 11 mm) umożliwiają stosowanie grubszych wkrętów ciesielskich o średnicy fi 6 i fi 10 mm, a także potężnych śrub rozporowych M10 lub kotew wklejanych, co umożliwia bezpośrednie przykręcanie konstrukcji drewnianych do podłoży żelbetowych lub stalowych.
