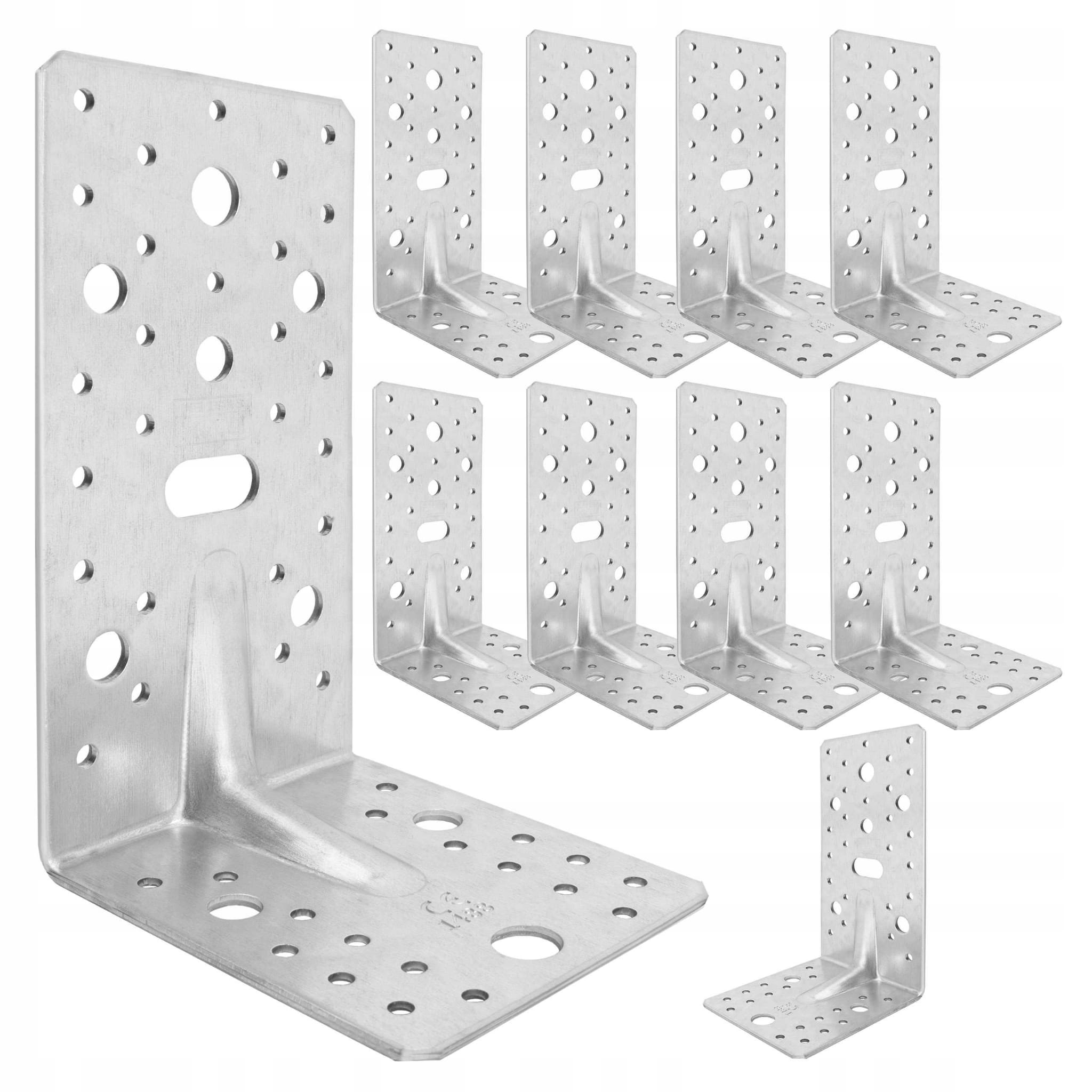

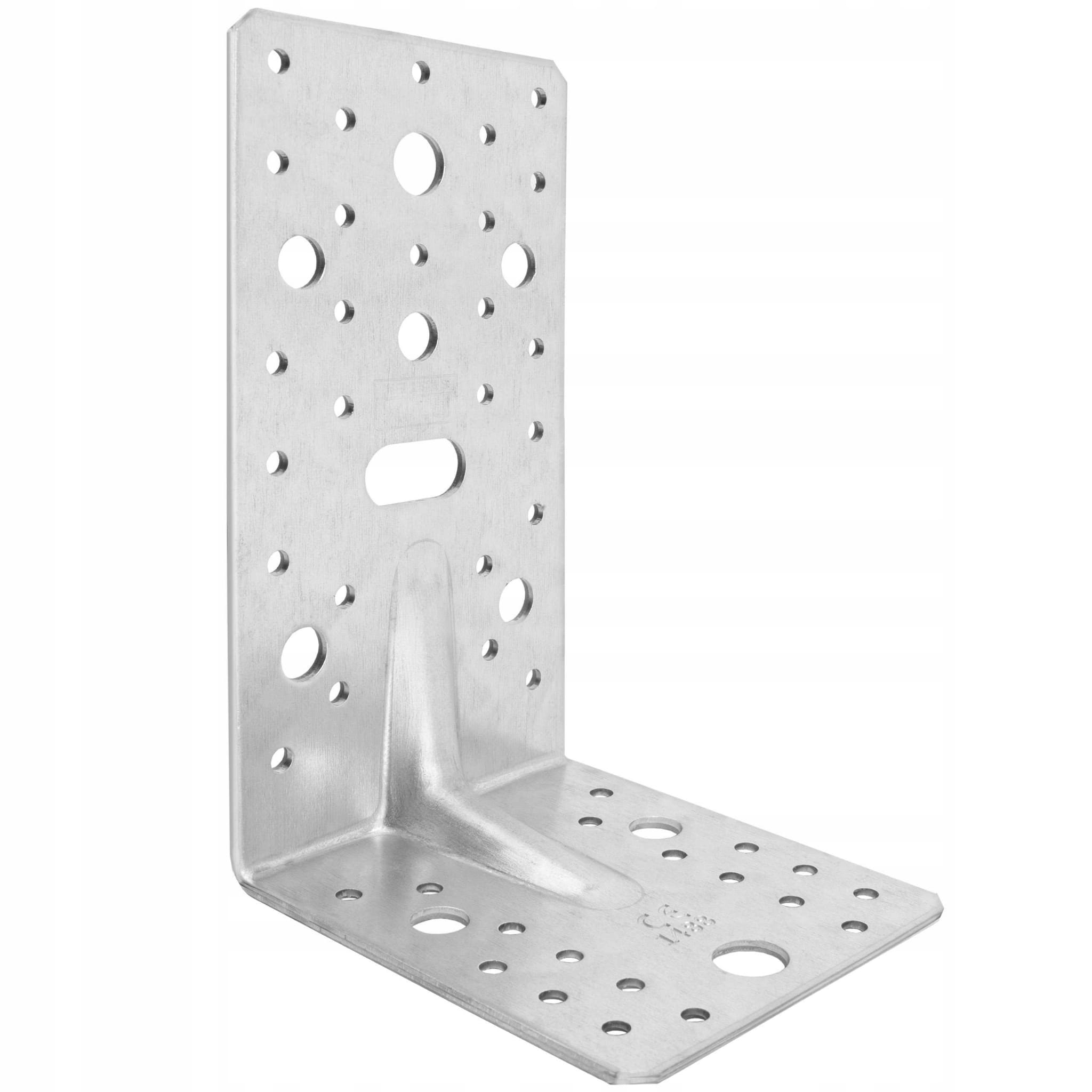

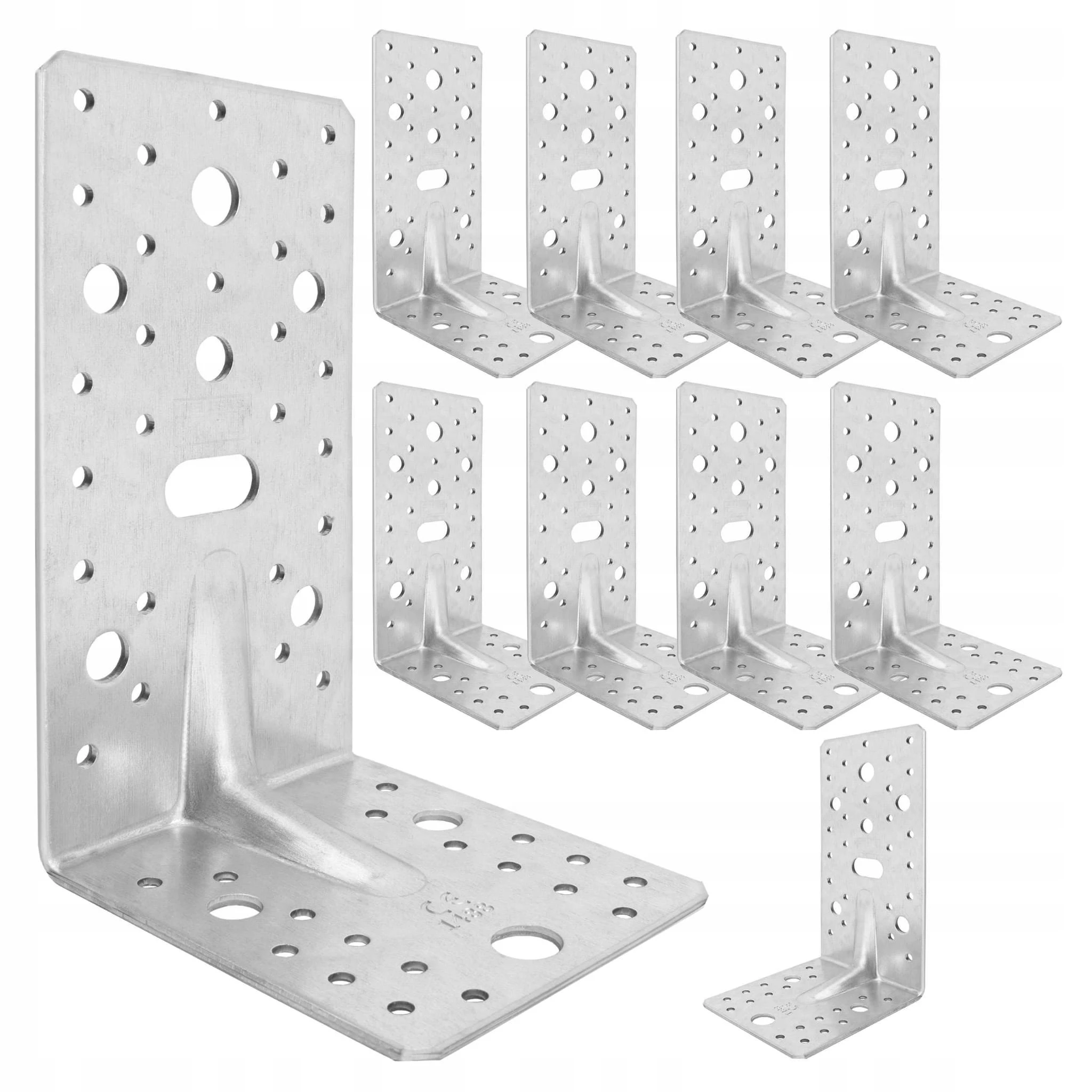

Zestaw kątowników ciesielskich z przetłoczeniem KP6 172x105x90x3 mm 10 szt. Domax

Zestaw 10 sztuk stalowych kątowników ciesielskich z głębokim przetłoczeniem Domax KP6 (wymiary: wysokość 172 mm, ramię dolne 105 mm, szerokość 90 mm; grubość blachy: 3,0 mm) to certyfikowane złącza konstrukcyjne o ekstremalnej nośności mechanicznej, przeznaczone do realizacji najbardziej odpowiedzialnych węzłów w budownictwie szkieletowym i dachowym. Trwałe i bezpieczne zakotwienie ciężkich elementów konstrukcyjnych wymaga zastosowania okuć zdolnych do przenoszenia potężnych sił ścinających i wyrywających, które powstają na styku krzyżujących się belek, murłat i słupów. Ekonomiczne opakowanie zbiorcze zawierające 10 sztuk zapewnia optymalny zapas certyfikowanych okuć niezbędnych do profesjonalnych prac montażowych na placu budowy.

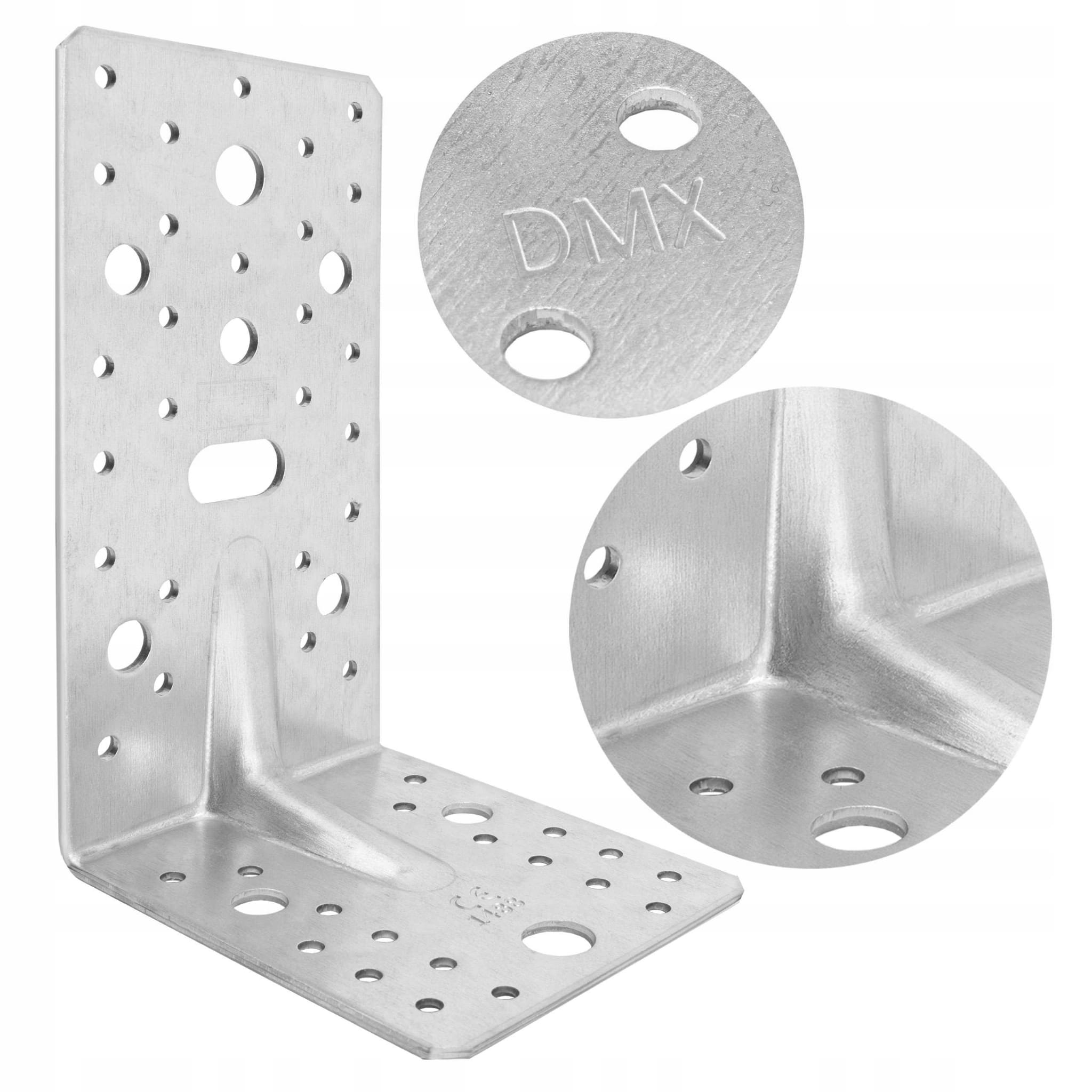

Konstrukcja kątownika opiera się na 3-milimetrowej stali konstrukcyjnej DX51D, która została wzmocniona technologicznym przetłoczeniem (żebrem) w osi zgięcia. Rozwiązanie to drastycznie zwiększa sztywność giętną elementu, zapobiegając jego deformacji pod wpływem obciążeń stałych (ciężar dachu) i dynamicznych (parcie wiatru, śnieg). Zastosowana powłoka cynkowa Z275 stanowi skuteczną barierę antykorozyjną, trwale zabezpieczając stal przed destrukcyjnym działaniem wilgoci. Wszechstronny układ aż 52 otworów o różnych średnicach pozwala na uniwersalne zastosowanie kątownika w połączeniach z drewnem, betonem zbrojonym oraz profilami stalowymi.

Parametry techniczne:

• producent: Domax
• model / symbol: kątownik z przetłoczeniem KP6
• zawartość zestawu: 10 sztuk

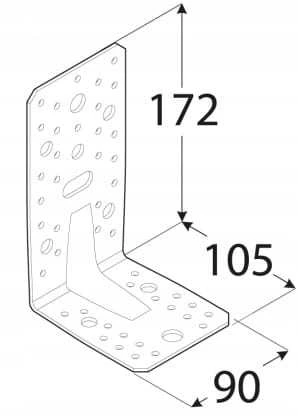

• wymiary (wysokość x długość podstawy x szerokość): 172 x 105 x 90 mm
• grubość blachy nośnej: 3,0 mm
• materiał wykonania: stal konstrukcyjna DX51D
• powłoka ochronna: warstwa cynku Z275 (ocynk galwaniczny/ogniowy)
• konfiguracja otworów montażowych: 42 x ø5 mm, 7 x ø11 mm, 2 x ø14 mm, 1 x otwór podłużny (fasolka) 14x28 mm
• certyfikaty i normy: Europejska Aprobata Techniczna (ETA), Deklaracja Właściwości Użytkowych, Certyfikat Zgodności Zakładowej Kontroli Produkcji
• przeznaczenie: ciężkie konstrukcje drewniane, łączenie drewna z betonem i stalą, węzły więźby dachowej

Dlaczego głębokie przetłoczenie i grubość 3 mm radykalnie zwiększają nośność kątownika KP6?

Standardowe kątowniki gięte na płasko wykazują tendencję do rozwarstwiania kąta pod wpływem ekstremalnych sił działających na odrywanie. Zastosowanie blachy o grubości 3,0 mm w modelu Domax KP6 w połączeniu z tłoczonym na zimno żebrem wzmacniającym (przetłoczeniem) zmienia mechanikę pracy okucia. Żebro działa jak wspornik architektoniczny, który przejmuje naprężenia zginające i przekierowuje je wzdłuż ramion kątownika. Dzięki temu złącze nie poddaje się deformacji w węzłach poddawanych ogromnym obciążeniom, stabilizując całą konstrukcję szkieletową.

W jakim celu zastosowano zróżnicowany układ otworów ø5, ø11, ø14 i fasolkowych?

Skuteczność kątownika KP6 wynika z jego wyjątkowej uniwersalności montażowej. Aż 42 otwory o średnicy ø5 mm służą do gęstego i równomiernego kotwienia w drewnie za pomocą dedykowanych gwoździ pierścieniowych lub wkrętów ciesielskich. Większe otwory (ø11 mm i ø14 mm) zaprojektowano z myślą o przytwierdzaniu elementu do podłoży betonowych i stalowych przy użyciu masywnych kotew mechanicznych, chemicznych lub śrub M10 i M12. Specjalny otwór podłużny (fasolka 14x28 mm) umożliwia precyzyjną regulację i pozycjonowanie kątownika przed jego ostatecznym dokręceniem, co jest kluczowe w tolerancjach budowlanych na stykach beton-drewno.

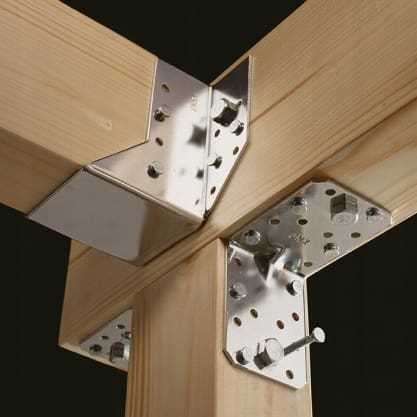

W jakich strategicznych węzłach nośnych stosuje się kątowniki ciesielskie KP6?

Kątownik z przetłoczeniem o wymiarach 172x105x90 mm jest elementem dedykowanym do inżynieryjnych połączeń ciężkiego kalibru. Znajduje zastosowanie przy kotwieniu słupów nośnych do betonowych wieńców i fundamentów, mocowaniu potężnych belek podwalinowych, instalacji murłat na ścianach kolankowych oraz przy łączeniu głównych dźwigarów w prefabrykowanych wiązarach dachowych. Dzięki pełnej certyfikacji ETA spełnia rygorystyczne wymagania stawiane węzłom konstrukcyjnym w budownictwie wielkogabarytowym i użyteczności publicznej.
