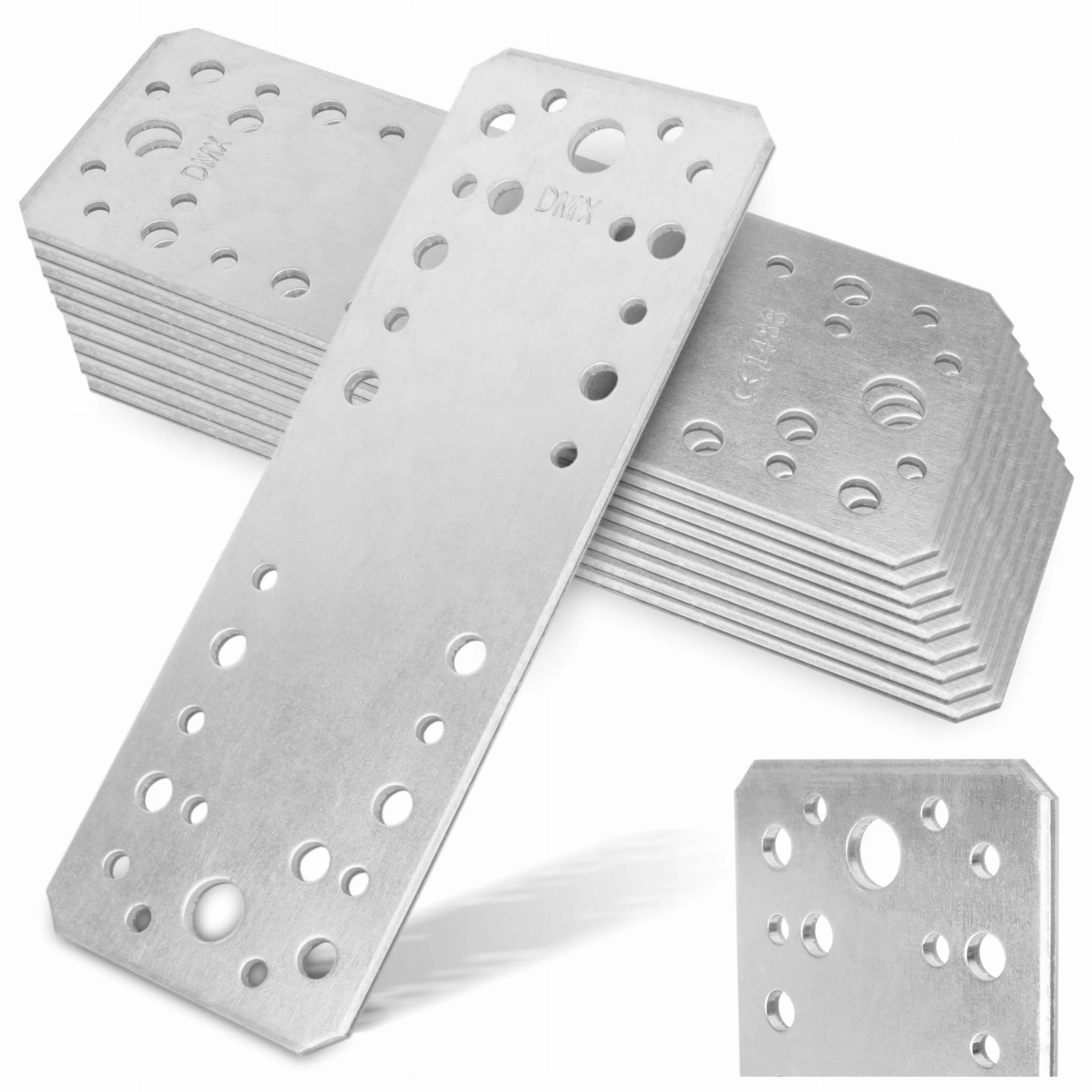

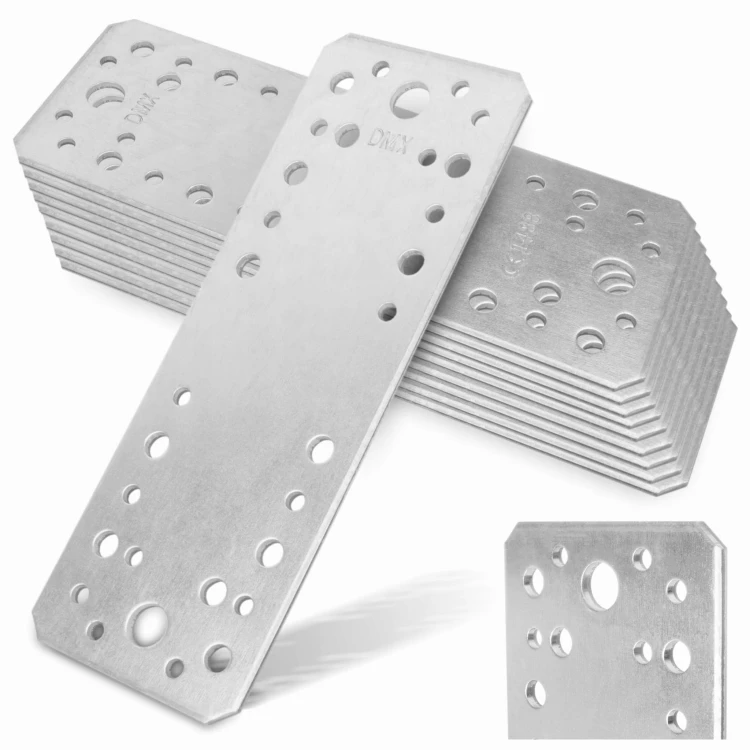

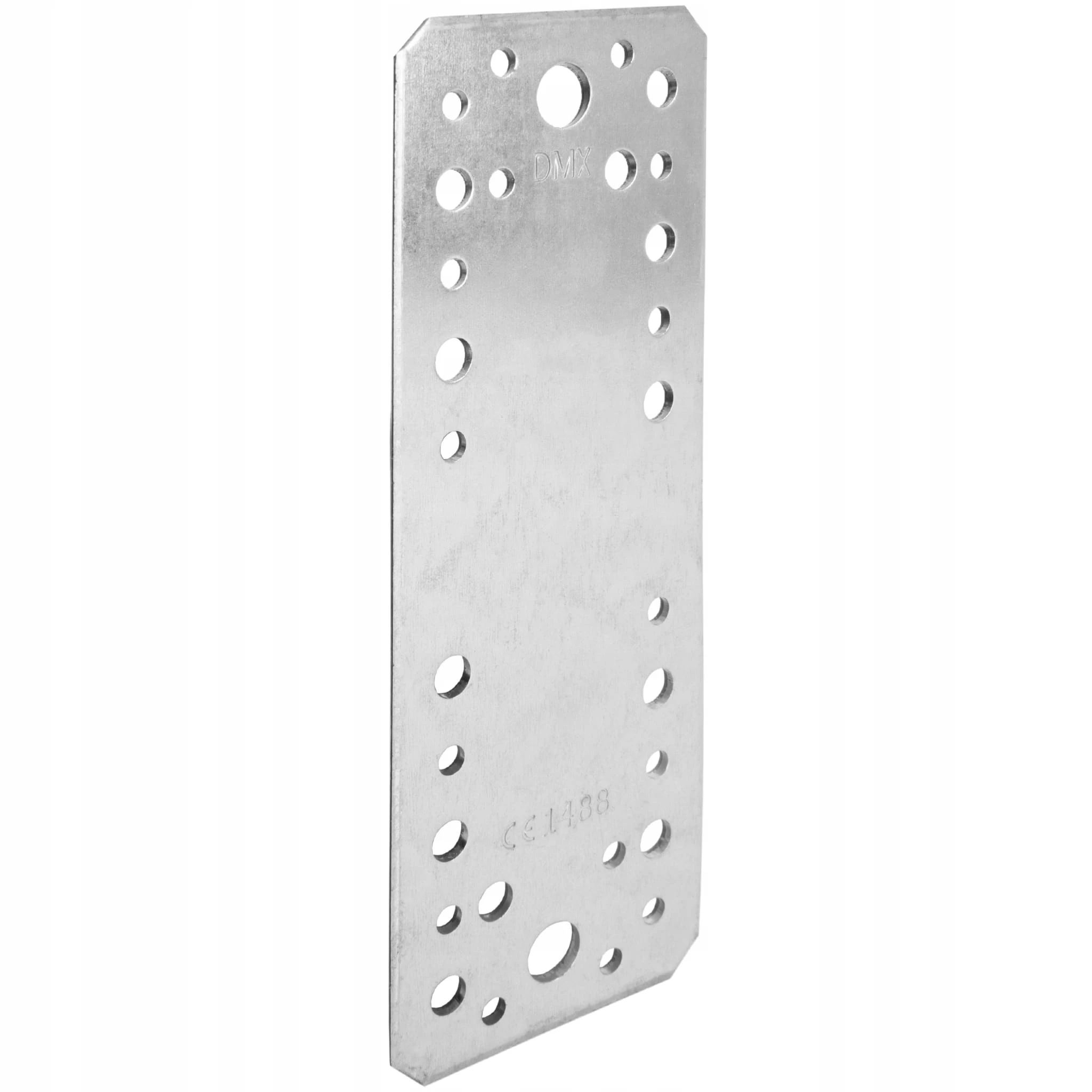

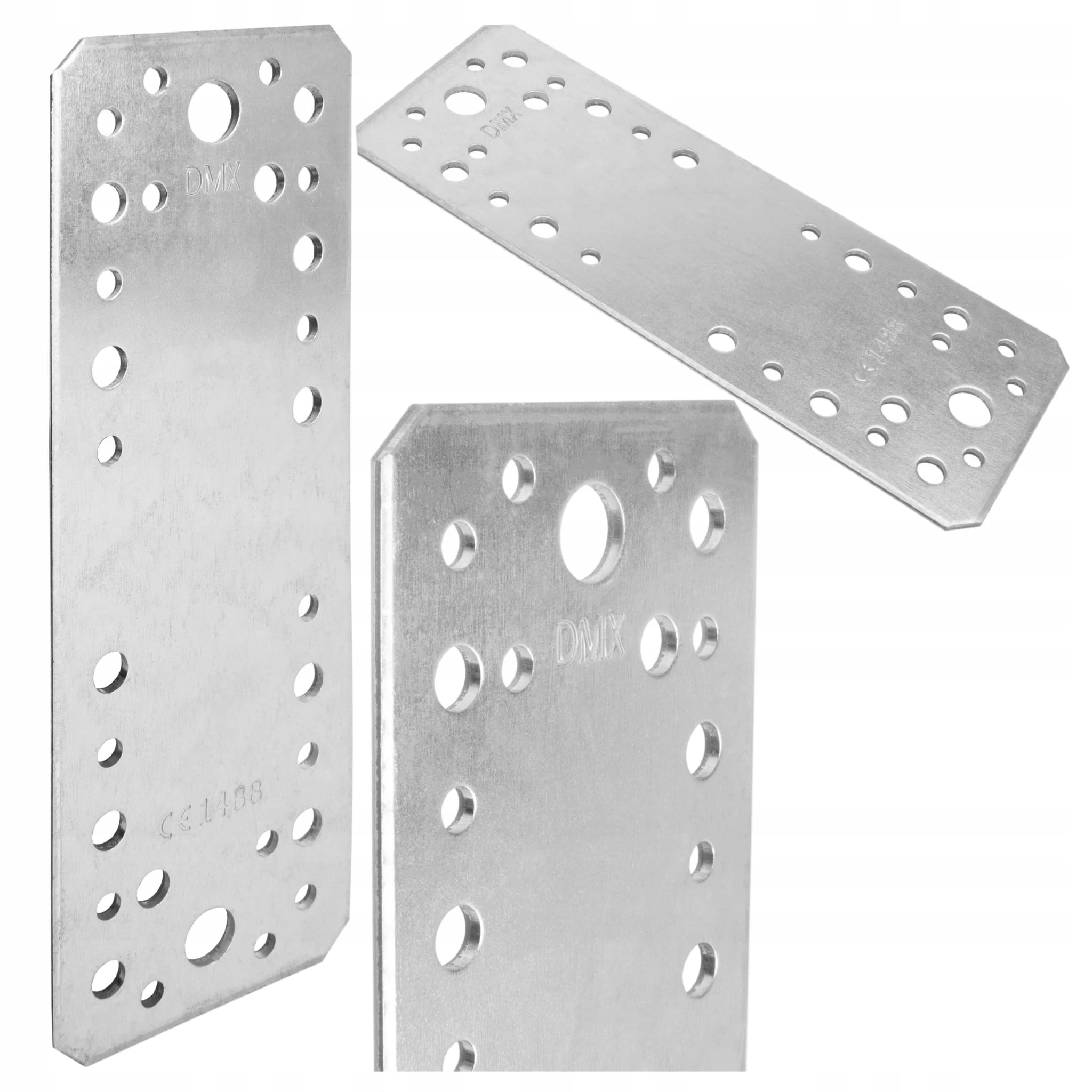

Płytka perforowana płaska łącznik ciesielski LP5 180x65x2,5 mm Domax - 10 szt.

Zestaw dziesięciu profesjonalnych płytek perforowanych LP5 marki Domax o wymiarach 180 x 65 mm i grubości blachy 2,5 mm to solidny, płaski element złączny, stworzony do wykonywania trwałych połączeń liniowych w konstrukcjach drewnianych. Płytki te stanowią niezastąpiony komponent przy wznoszeniu więźb dachowych, budowie domów w technologii szkieletowej, a także przy naprawie i wzmacnianiu węzłów konstrukcyjnych w budownictwie ogólnym. Konstrukcja płaska pozwala na skuteczne przenoszenie sił rozciągających oraz ścinających w płaszczyźnie styku połączonych elementów drewnianych.

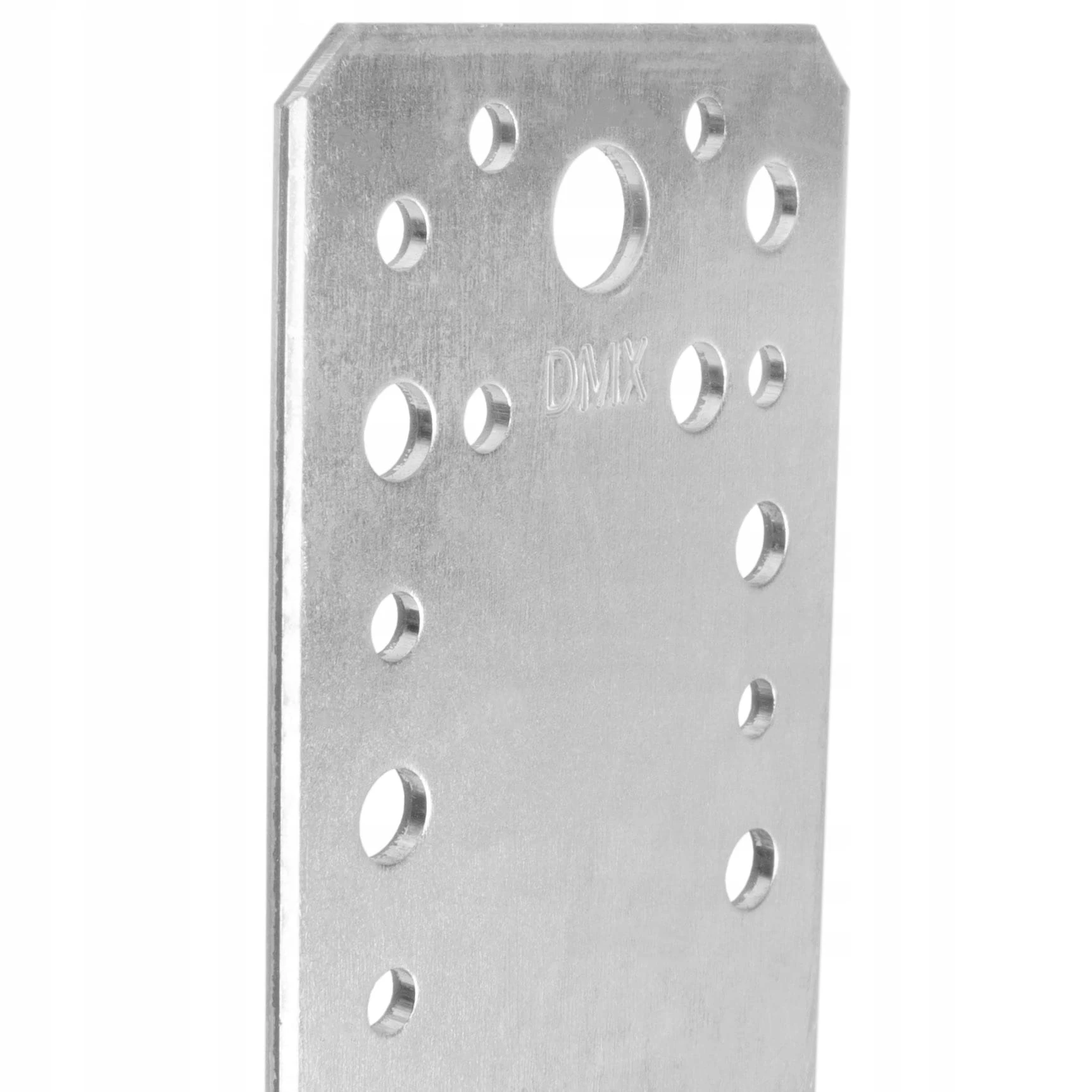

Wykonane z certyfikowanej blachy stalowej gatunku DX51D z powłoką ocynkowaną Z275, płytki perforowane LP5 gwarantują pełną odporność na korozję w warunkach budowlanych. Zastosowanie grubej, 2,5-milimetrowej stali zapobiega odkształceniom i wyginaniu elementu pod wpływem obciążeń statycznych. Przemyślany i zróżnicowany układ otworów montażowych umożliwia wszechstronny dobór technik kotwienia – od specjalistycznych gwoździ pierścieniowych ANCHOR i wkrętów ciesielskich, po potężne śruby rozporowe M10/M12 oraz kotwy wklejane przy mocowaniach wielomateriałowych.

Parametry techniczne:

• producent: Domax
• model / typ: LP5 (płytka perforowana / łącznik płaski)

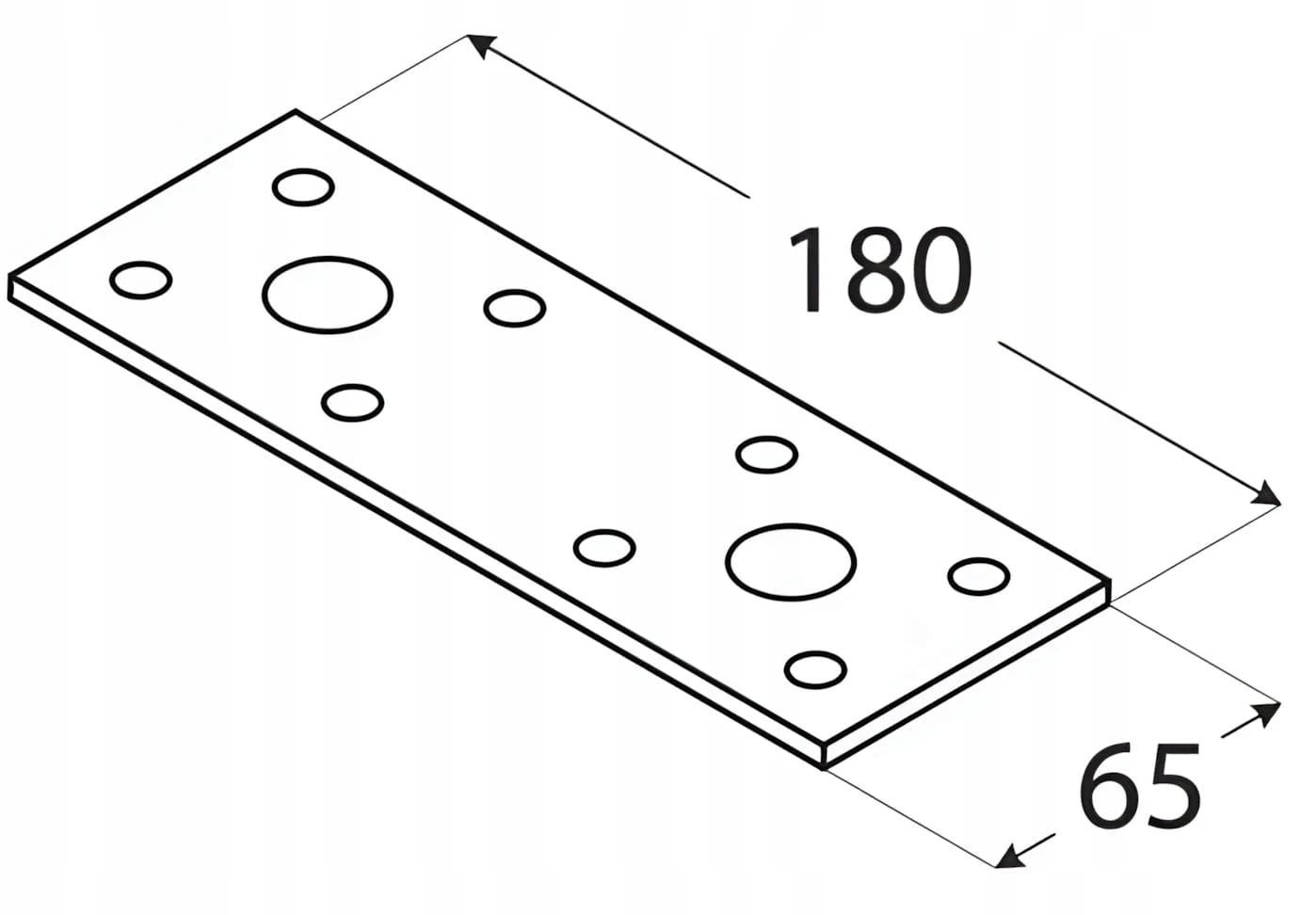

• długość całkowita (A): 180 mm
• szerokość (B): 65 mm
• grubość blachy stalowej: 2,5 mm
• materiał konstrukcyjny: stal DX51D + Z275
• zabezpieczenie antykorozyjne: ocynk galwaniczny / ogniowy
• zalecane elementy złączne: gwoździe pierścieniowe ANCHOR fi 4 mm, wkręty ciesielskie do łączników, śruby M10/M12, kotwy wklejane

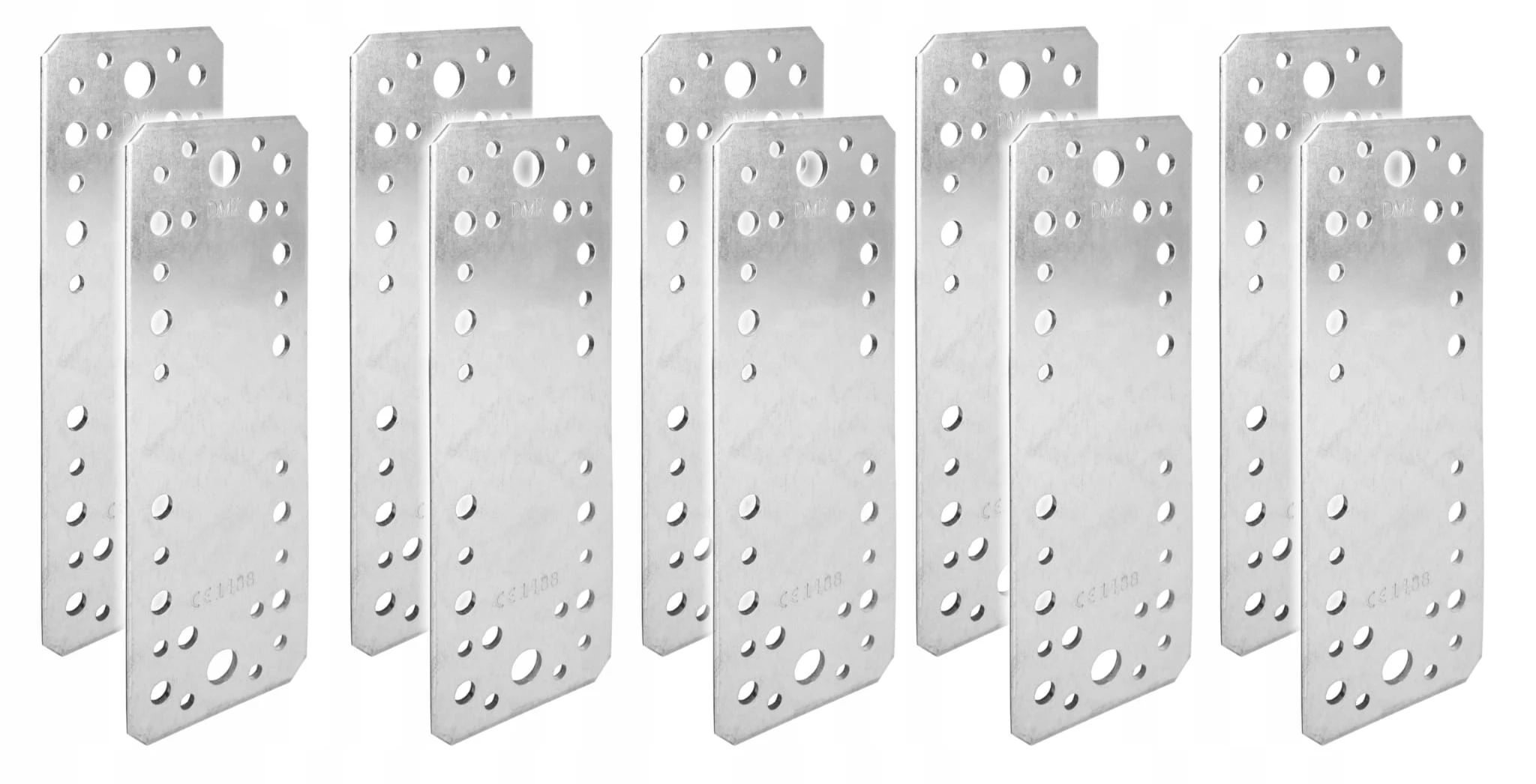

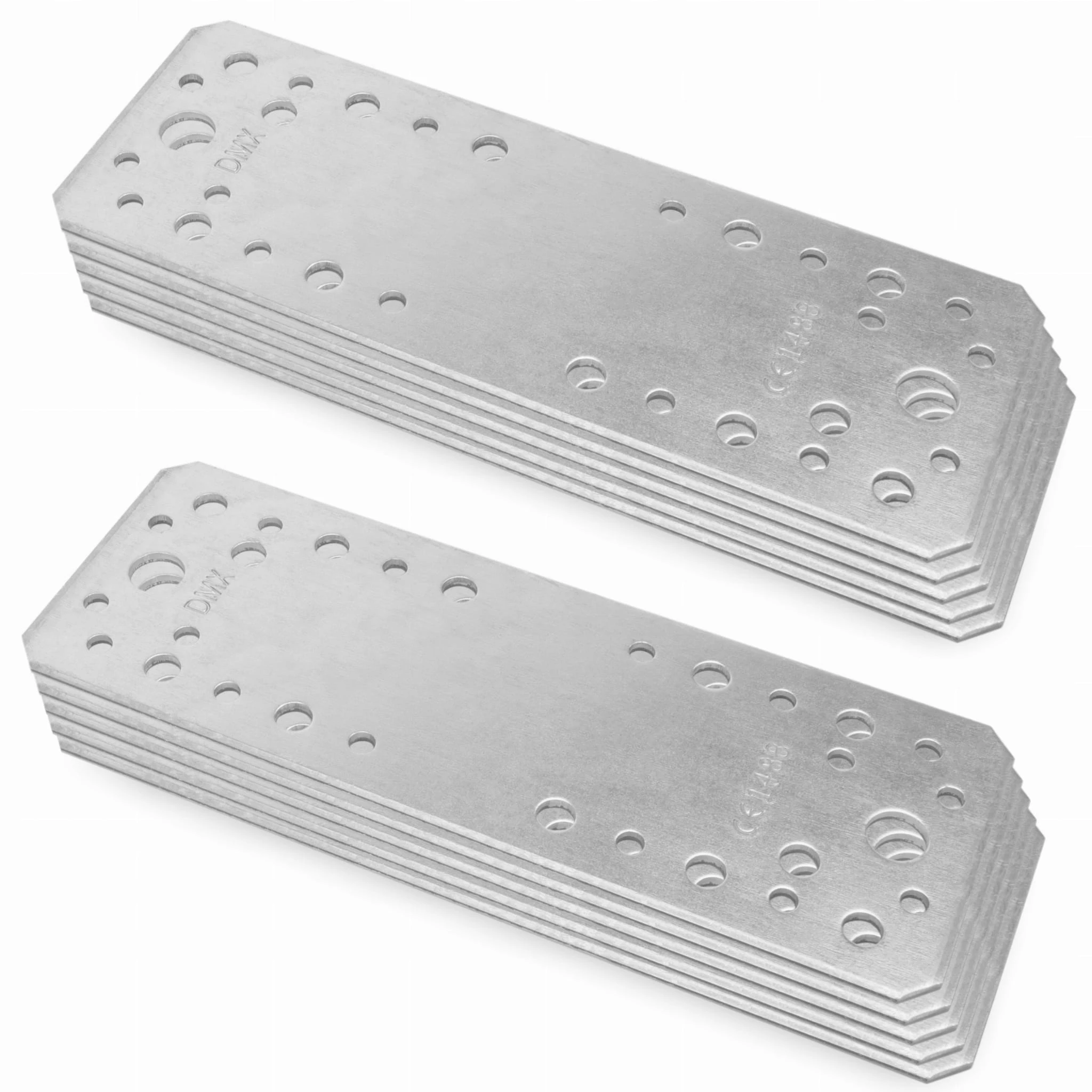

• zawartość opakowania: 10 sztuk

Do jakich połączeń konstrukcyjnych stosuje się płaskie płytki perforowane LP5?

Płytki perforowane LP5 o wymiarach 180x65 mm są projektowane z myślą o płaszczyznowym łączeniu elementów drewnianych na styk lub na zakładkę. Stosuje się je wszędzie tam, gdzie konieczne jest spięcie dwóch belek, krokwi, łat lub legarów w jednej linii bez użycia pogrubionych węzłów kątowych. Sprawdzają się doskonale przy montażu wiązarów dachowych, zszywaniu pękniętych lub przeciętych belek stropowych, a także przy stabilizacji drewnianych ścian działowych i paneli szkieletowych.

Dlaczego do płytek LP5 zastosowano grubość blachy 2,5 mm?

W płaskich łącznikach ciesielskich kluczowe znaczenie ma sztywność w osi rozciągania. Zastosowanie cienkiej blachy mogłoby prowadzić do "pływania" połączenia lub zerwania stali pod obciążeniem dynamicznym. Płytka LP5 o grubości 2,5 mm zapewnia optymalny inżynieryjnie balans pomiędzy masą elementu a jego odpornością na rozciąganie i ścinanie, gwarantując, że połączone belki zachowają idealną współpłaszczyznowość i stabilność konstrukcyjną przez cały okres eksploatacji budynku.

Jakie łączniki zapewniają pełną nośność płytki perforowanej LP5?

Aby w pełni wykorzystać wytrzymałość 2,5-milimetrowej stali, otwory w płytce muszą zostać obsadzone odpowiednimi elementami złącznymi. Do standardowych zastosowań drewnianych rekomenduje się stosowanie gwoździ pierścieniowych ANCHOR o średnicy 4 mm lub dedykowanych wkrętów do łączników, które szczelnie wypełniają gniazda perforacji. W przypadkach wymagających szczególnej wytrzymałości lub przy łączeniu drewna z elementami stalowymi/betonowymi, wybrane otwory pozwalają na zastosowanie potężnych śrub lub kotew wklejanych w rozmiarach M10 oraz M12.
