Atestowane wieszaki belek stropowych serii WB (otwarte) oraz WBD (zamknięte) marki Domax ze stali konstrukcyjnej o grubości 2,0 mm. Przeznaczone do doczołowego montażu belek stropowych i legarów do drewna, stali oraz betonu. Stal ocynkowana Z275 z aprobatą techniczną ETA. Wybierz szerokość i wysokość wspornika poniżej.
Wieszaki belek
Lista produktów
Wieszak Belek WB12 - Wspornik Łącznik Antykorozyjny 51x165x75mm, Grubość 2,0mm
Wieszak belki łącznik wspornik belkowy stalowy Domax WBZ22 70x75x155mm 1szt
Wieszak belki wspornik 51x195 Domax 1szt.
Wieszak belkowy wb10 51x105x75x2,0 - 10 szt
Wieszak belkowy wb10 51x105x75x2,0 - 1szt domax
Wieszak belkowy wbz14 65x100x75x2 - domax 10 szt
Wieszak stalowy do belek 60x100x75 mm - łącznik standardowy z ocynkowanej blachy 2 mm
Wieszak wb21 70x125x75x2,0 - 1 szt
Wieszak belki łącznik wspornik wb13 51x195 1 szt.
Wieszak stalowy WB13 do belek 51x195 mm - 10 szt.
Konstrukcyjne wieszaki belek stropowych WB i WBD Domax – bezpieczne oparcie belek bez zaciosów
Budowa stropów drewnianych, antresol, tarasów oraz zadaszeń wymaga niezawodnego przeniesienia sił pionowych z belek poprzecznych na elementy nośne budynku. Tradycyjne opieranie belek w gniazdach wycinanych w podciągach lub murłatach osłabia przekrój czynny drewna i podnosi ryzyko pęknięć wzdłużnych. Stalowe wieszaki belek (wsporniki stropowe serii WB i WBD polskiej marki Domax) umożliwiają montaż doczołowy belek w jednej płaszczyźnie, zachowując 100% nośności elementów konstrukcyjnych.
Wszystkie wieszaki belek w asortymencie Globbudd.pl są wytwarzane ze stali konstrukcyjnej o grubości 2,0 mm i posiadają Europejską Ocenę Techniczną (ETA) wydaną zgodnie z normą zharmonizowaną PN-EN 14545. Spełniają wymogi nośności i sztywności węzła określone w Eurokodzie 5 (PN-EN 1995-1-1).
Typy wieszaków belek: otwarte (seria WB) vs zamknięte (seria WBD)
W zależności od miejsca montażu oraz szerokości elementu podpierającego stosuje się dwa warianty geometryczne:

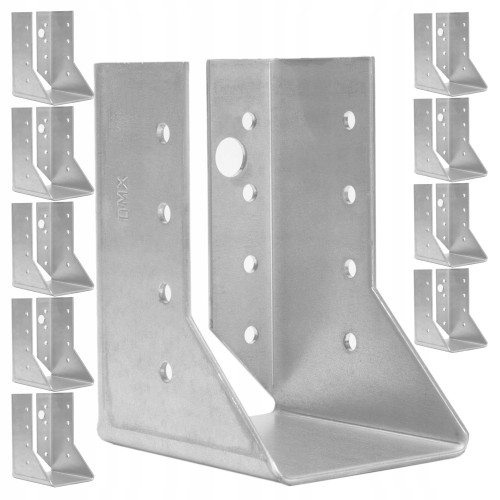

- Wieszaki belek standardowe / otwarte (seria WB): Skrzydełka montażowe są wygięte na zewnątrz. To najczęściej wybierany model do mocowania belek do szerokich podciągów drewnianych, płatwi oraz ścian. Zapewnia wygodny dostęp dla gwoździarek i wkrętarek podczas montażu.
- Wieszaki belek zamknięte (seria WBD): Skrzydełka boczne są zagięte do wewnątrz, chowając się za mocowaną belką. Rozwiązanie to jest bezwzględnie wymagane przy montażu belek w narożnikach ścian, przy słupach o szerokości równej szerokości belki oraz wszędzie tam, gdzie brakuje miejsca na zewnętrzne ramiona wspornika.
- Rozwiązania systemowe (Ekosystem): Wieszaki WB i WBD doskonale współpracują z litym drewnem konstrukcyjnym C24, belkami klejonymi warstwowo KVH i BSH oraz belkami dwuteowymi (I-Joist) stosowanymi w nowoczesnym budownictwie szkieletowym.
Tabela popularnych rozmiarów wieszaków belek WB / WBD Domax
| Szerokość belki (A) | Wysokość wspornika (B) | Wariant skrzydełek | Otwory montażowe | Zalecane przekroje belek |
|---|---|---|---|---|
| 40–50 mm | 100 mm / 140 mm | Otwarte (WB) / Zamknięte (WBD) | fi 5 mm + fi 11 mm | Lekkie stropy, legary tarasowe 45x145, 50x150 mm |
| 60 mm | 100 mm / 140 mm / 160 mm | Otwarte (WB) / Zamknięte (WBD) | fi 5 mm + fi 11 mm | Belki stropowe 60x160, 60x200 mm |
| 70–80 mm | 120 mm / 150 mm / 180 mm | Otwarte (WB) / Zamknięte (WBD) | fi 5 mm + fi 11 mm | Standardowe stropy domów 80x180, 80x200 mm |
| 100 mm | 140 mm / 180 mm / 200 mm | Otwarte (WB) / Zamknięte (WBD) | fi 5 mm + fi 11 mm | Masywne krawędziaki 100x200 mm, podciągi |
| 120–140 mm | 160 mm / 190 mm | Otwarte (WB) / Zamknięte (WBD) | fi 5 mm + fi 11 mm | Belki klejone BSH, ciężkie stropy drewniane |
Powłoka cynkowa Sendzimira Z275 – trwałość stali konstrukcyjnej
Wieszaki belek Domax wytwarzane są ze stali ocynkowanej DX51D pokrytej powłoką cynku o gramaturze min. 275 g/m² (Z275). Chroni ona element przed korozją w konstrukcjach zadaszonych otwartych i zamkniętych (klasa użytkowania 1 i 2 wg Eurokodu 5). Krawędzie otworów fi 5 mm i fi 11 mm uzyskują zabezpieczenie katodowe, co zapobiega powstawaniu ognisk rdzy na styku z łącznikiem trzpieniowym.
Reguły prawidłowego montażu wieszaków belek
Aby wspornik przeniósł zakładane obciążenia projektowe, należy bezwzględnie przestrzegać zasad:
- Mocowanie do drewna: Należy stosować wyłącznie gwoździe pierścieniowe ciesielskie Anchor 4,0 mm lub dedykowane wkręty do złączy ciesielskich z pogrubioną szyjką. Zabrania się stosowania czarnych wkrętów do gips-kartonu lub uniwersalnych wkrętów do drewna, które pękają przy obciążeniu ścinającym.
- Mocowanie do betonu lub stali: Duże otwory fi 11 mm w tylnej ściance wieszaka służą do kotwienia w wieńcu żelbetowym za pomocą stalowych kotew sworzniowych M10 lub kotew chemicznych z prętem gwintowanym klasy 8.8.
- Oparcie belki: Belka stropowa musi spoczywać bezpośrednio na dolnej półce wieszaka. Szczelina między czołem belki a elementem podpierającym nie powinna przekraczać kilku milimetrów.
Do montażu wsporników dobierz znormalizowane gwoździe ciesielskie Anchor oraz atestowane wkręty ciesielskie. Przy łączeniu belek z wieńcem żelbetowym zastosuj kotwy metalowe do betonu. Zabezpieczenie krokwi na murłacie zrealizujesz z użyciem łączników krokwiowych LK, a węzły kątowe wzmocnisz okuciami z kategorii łączniki ciesielskie.
Często zadawane pytania (FAQ)
Kiedy wybrać wieszak belki zamknięty WBD zamiast standardowego WB?
Wieszak zamknięty (ze skrzydełkami zagiętymi do wewnątrz) wybiera się wtedy, gdy belka dochodzi do narożnika ściany lub gdy podciąg drewniany (słup) ma dokładnie taką samą szerokość jak belka dochodząca. W takich miejscach zewnętrzne skrzydełka wieszaka WB wystawałyby poza obrys drewna, uniemożliwiając montaż.
Czym zamocować wieszak belki do wieńca żelbetowego lub muru?
Tylną ściankę wieszaka montuje się w betonie poprzez otwory fi 11 mm przy użyciu stalowych kotew sworzniowych pierścieniowych M10 lub kotew chemicznych z prętami gwintowanymi. Skrzydełka boczne mocuje się do belki drewnianej gwoździami Anchor 4,0 mm lub wkrętami do złączy.
Czy wysokość wieszaka musi być równa wysokości belki drewnianej?
Nie musi, jednak wysokość wieszaka powinna wynosić co najmniej 2/3 wysokości mocowanej belki stropowej (np. pod belkę o wysokości 200 mm zaleca się wieszak o wysokości co najmniej 140–160 mm). Zapewnia to skuteczne zabezpieczenie belki przed skręcaniem i utratą stateczności bocznej pod obciążeniem.
