Wieszak belkowy wb10 51x105x75x2,0 - 10 szt

Wieszak belki wspornik belkowy WB10 51x105 mm Domax - 10 szt.

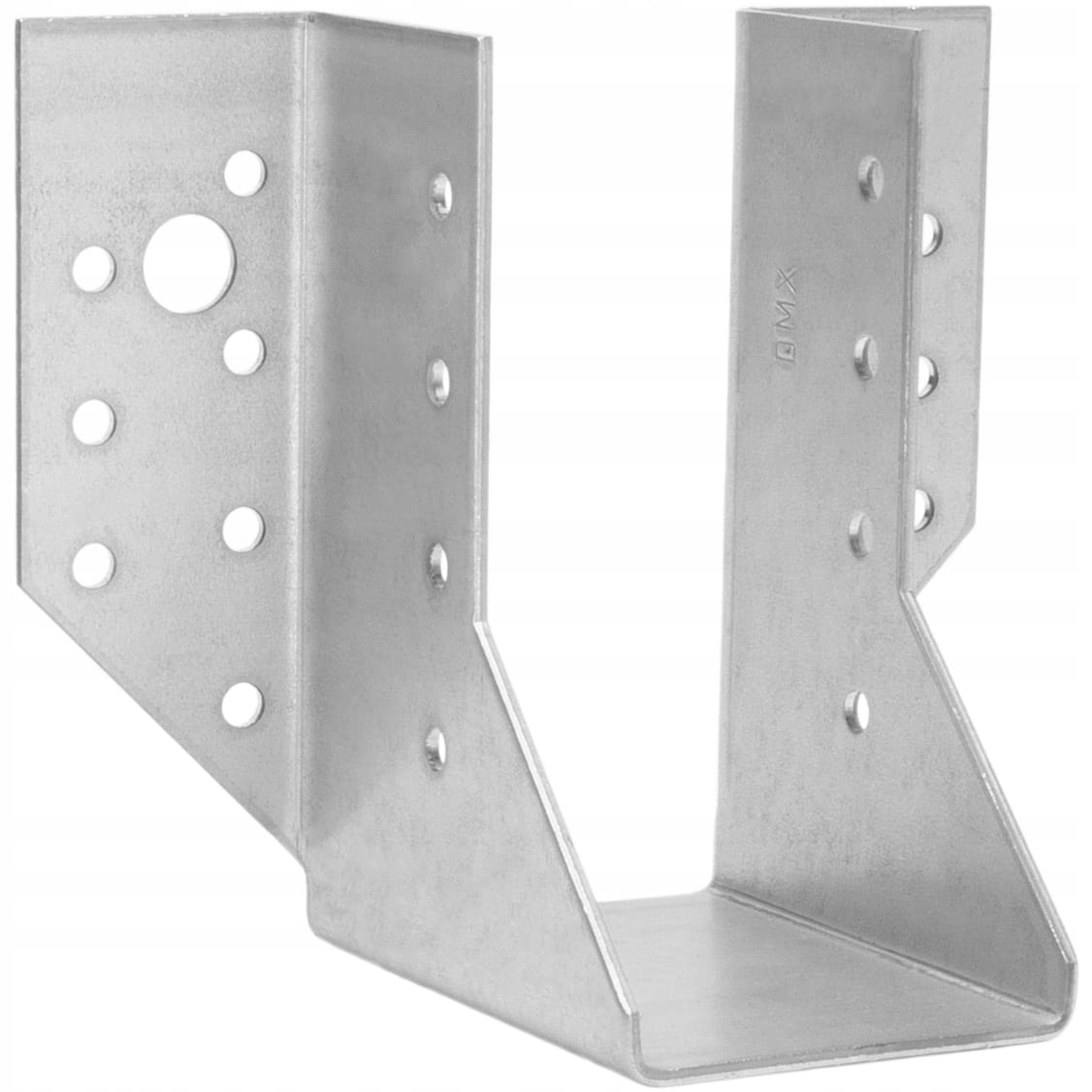

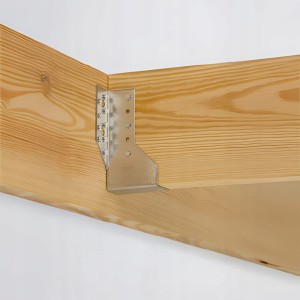

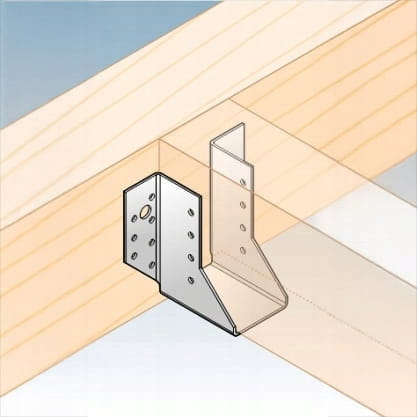

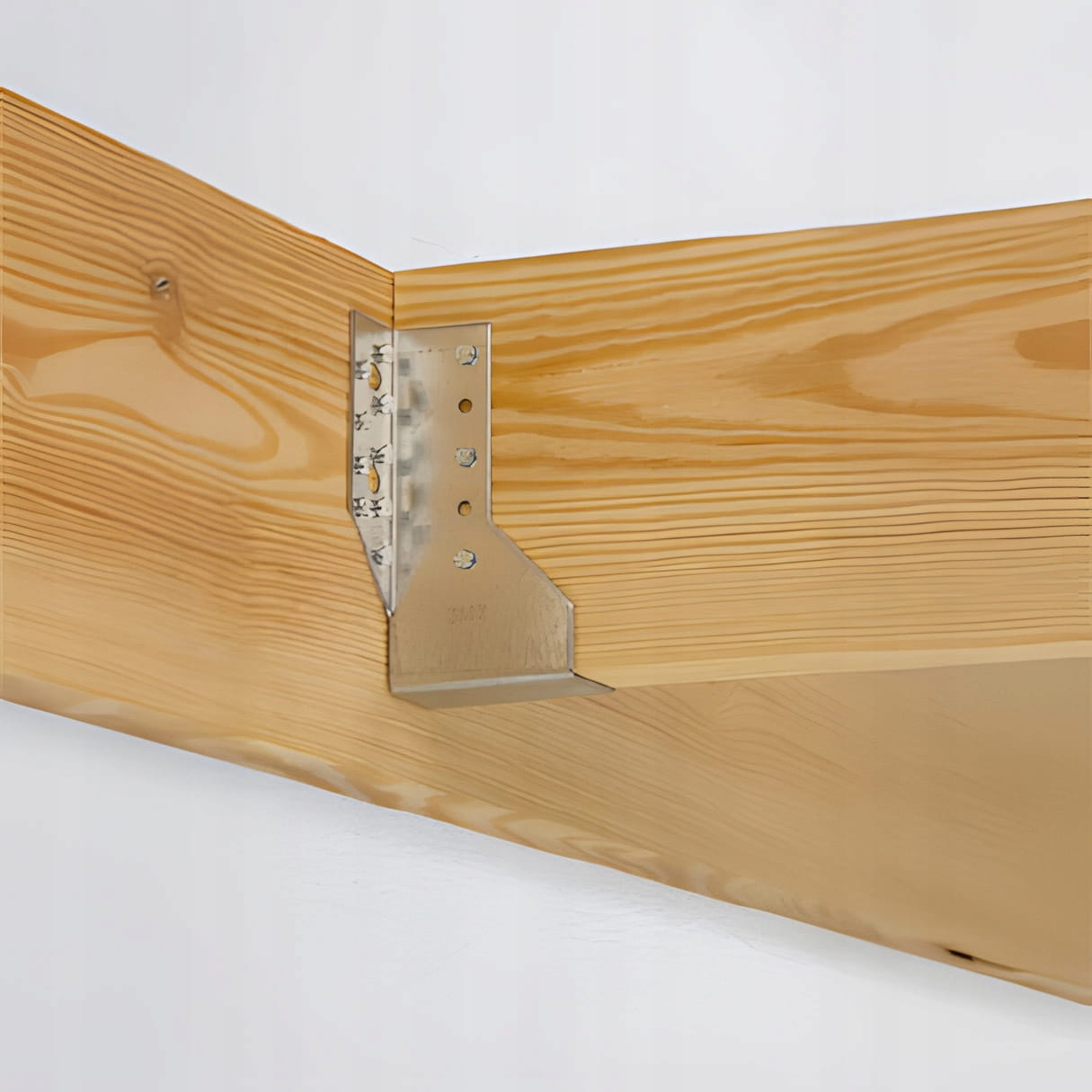

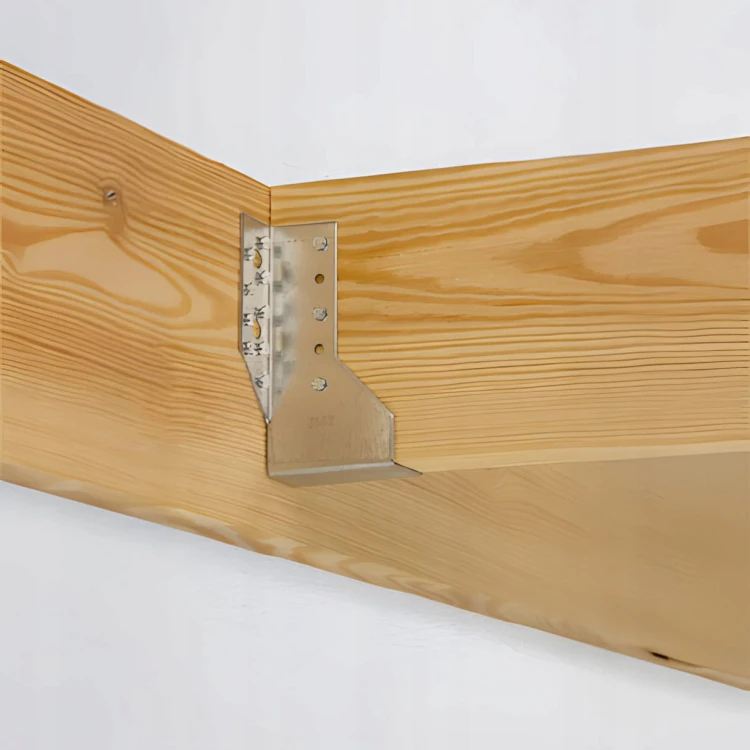

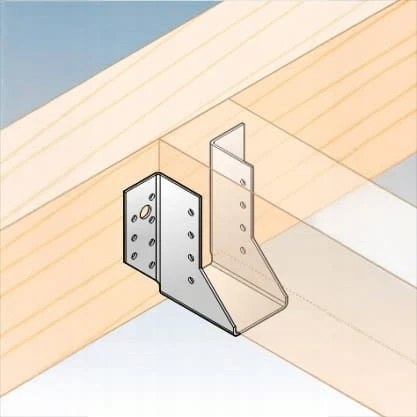

Wieszak belkowy Domax WB10 to profesjonalne złącze ciesielskie (tzw. but montażowy), stworzone z myślą o realizacji niezwykle mocnych połączeń prostopadłych w szkieletach drewnianych. Wymiar wewnętrzny o szerokości 51 mm jest precyzyjnie dopasowany do montażu standardowych, struganych i niezespólonych belek, legarów oraz krokwi o szerokości 5 cm (np. popularnego krawędziaka 50x100 mm). Konstrukcja wspornika umożliwia idealnie ścisłe spasowanie elementów konstrukcyjnych bez pozostawiania szczeliny dylatacyjnej. Układ otworów w modelu WB10 pozwala na wszechstronne mocowanie belki drewnianej zarówno do głównej ramy nośnej, jak i bezpośrednio do muru lub wieńca betonowego.

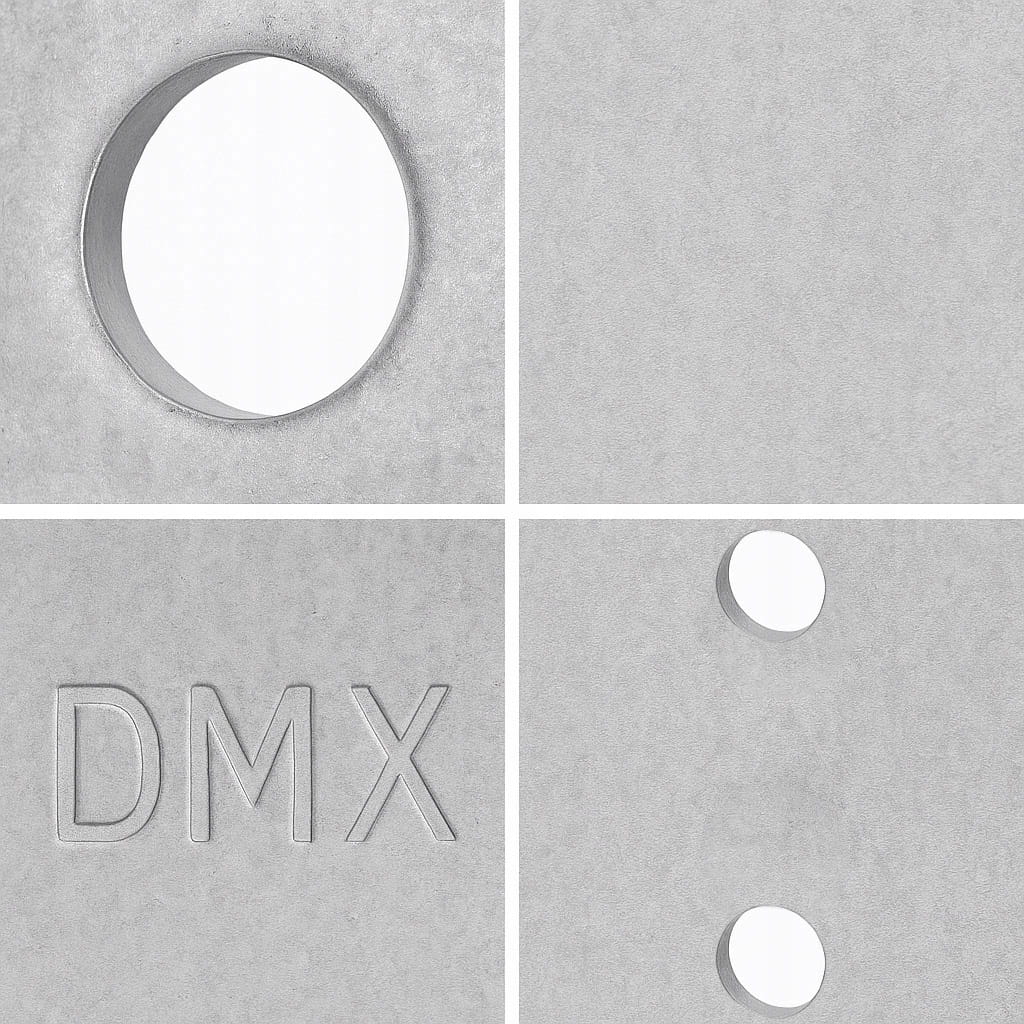

Wspornik wyprodukowano z wysokogatunkowej stali konstrukcyjnej gatunku DX51D o grubości 2 mm, co gwarantuje wyjątkową stabilność i potężną nośność sięgającą aż 19 kN na jedno złącze. Cały element zabezpieczono przed degradacją biologiczną i korozyjną grubą powłoką cynkową (Z275). Skutecznie chroni ona metal przed wilgocią obecną w otwartych więźbach dachowych, stropach oraz zadaszeniach i altanach ogrodowych. Złącze wyposażono w 22 mniejsze otwory (ø5 mm) do gwoździowania i wkręcania w drewno oraz 2 powiększone otwory (ø11 mm) dedykowane do kotwienia w podłożu betonowym.

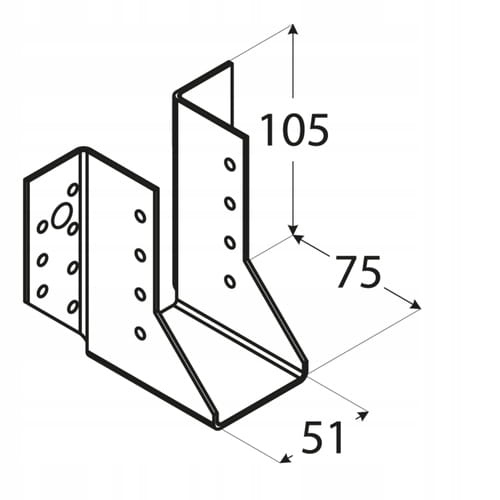

Parametry techniczne:

• szerokość wewnętrzna: 51 mm
• wysokość: 105 mm
• głębokość: 75 mm
• grubość blachy: 2,0 mm
• nośność charakterystyczna: do 19,0 kN
• ilość otworów montażowych: 22 x Ø5 mm oraz 2 x Ø11 mm
• materiał: stal konstrukcyjna DX51D
• zabezpieczenie antykorozyjne: ocynk ogniowy Z275
• certyfikacja: CE 1488, ETA (Europejska Aprobata Techniczna)
• producent: Domax
• model: WB10

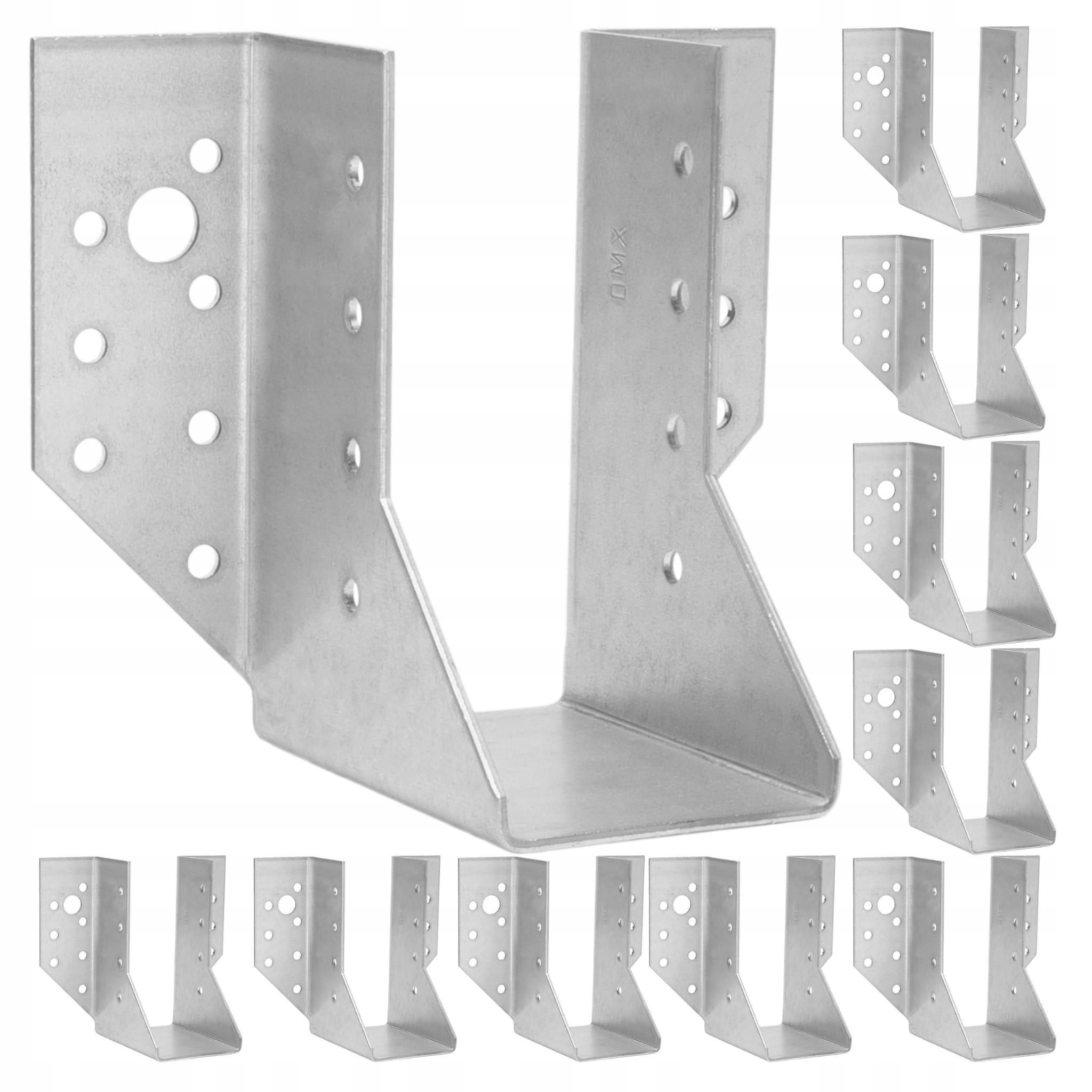

• ilość w opakowaniu: 10 szt.

Jakie łączniki stosować do montażu wieszaka belki WB10 w drewnie?

Bezpieczne przeniesienie dużych obciążeń (do 19 kN) wymaga zastosowania właściwych elementów złącznych w otworach o średnicy 5 mm. Do montażu wspornika WB10 należy używać wyłącznie certyfikowanych gwoździ pierścieniowych ANCHOR (o średnicy 4 mm) lub dedykowanych wkrętów ciesielskich do złączy kątowych z gniazdem Torx. Bezwzględnie zabrania się stosowania zwykłych gwoździ gładkich oraz czarnych wkrętów do płyt gipsowo-kartonowych, które pod wpływem siły ścinającej ulegną natychmiastowemu pęknięciu.

Czy wspornik WB10 można bezpiecznie kotwić w murze betonowym?

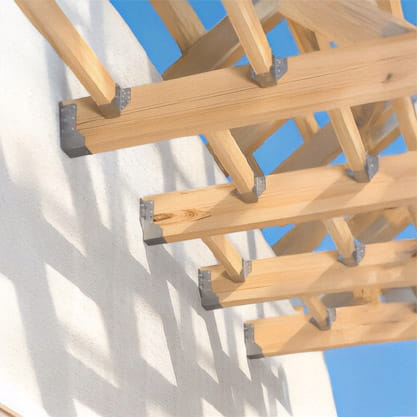

Tak, model WB10 został zaprojektowany z uwzględnieniem obciążeń występujących przy połączeniach konstrukcji drewnianych z elementami murowanymi i betonowymi. Do osadzenia wspornika na ścianie z betonu lub pełnej cegły służą dwa duże otwory przelotowe o średnicy 11 mm. Umożliwiają one zastosowanie stalowych kotew rozporowych M10, śrub fundamentowych lub kotew wklejanych (chemicznych) z gwintem M10, co gwarantuje niezachwianą sztywność całego węzła konstrukcyjnego.
