Wieszak belkowy wbz14 65x100x75x2 - domax 10 szt

Wieszak belki wspornik belkowy WBZ14 65x100 mm Domax - 10 szt.

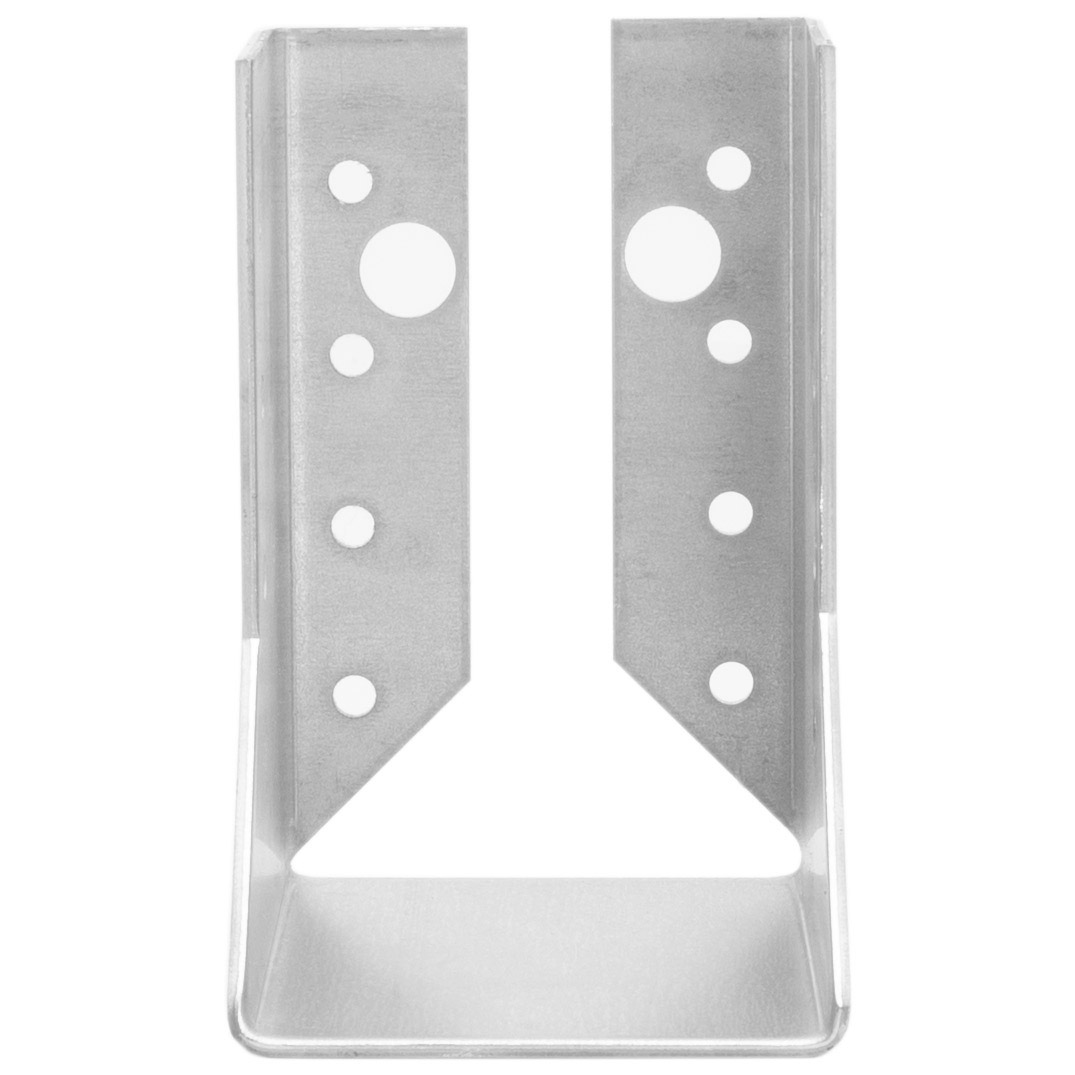

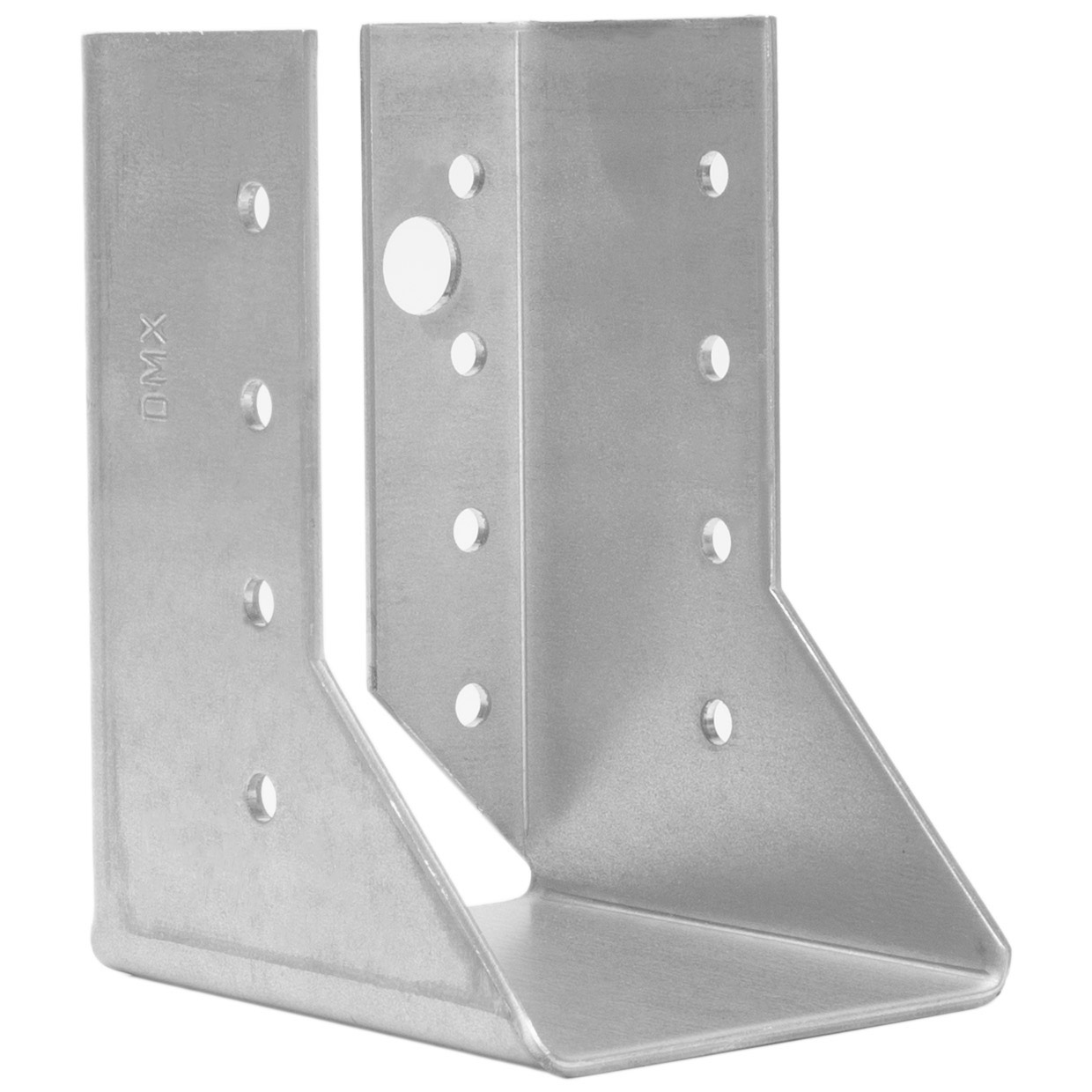

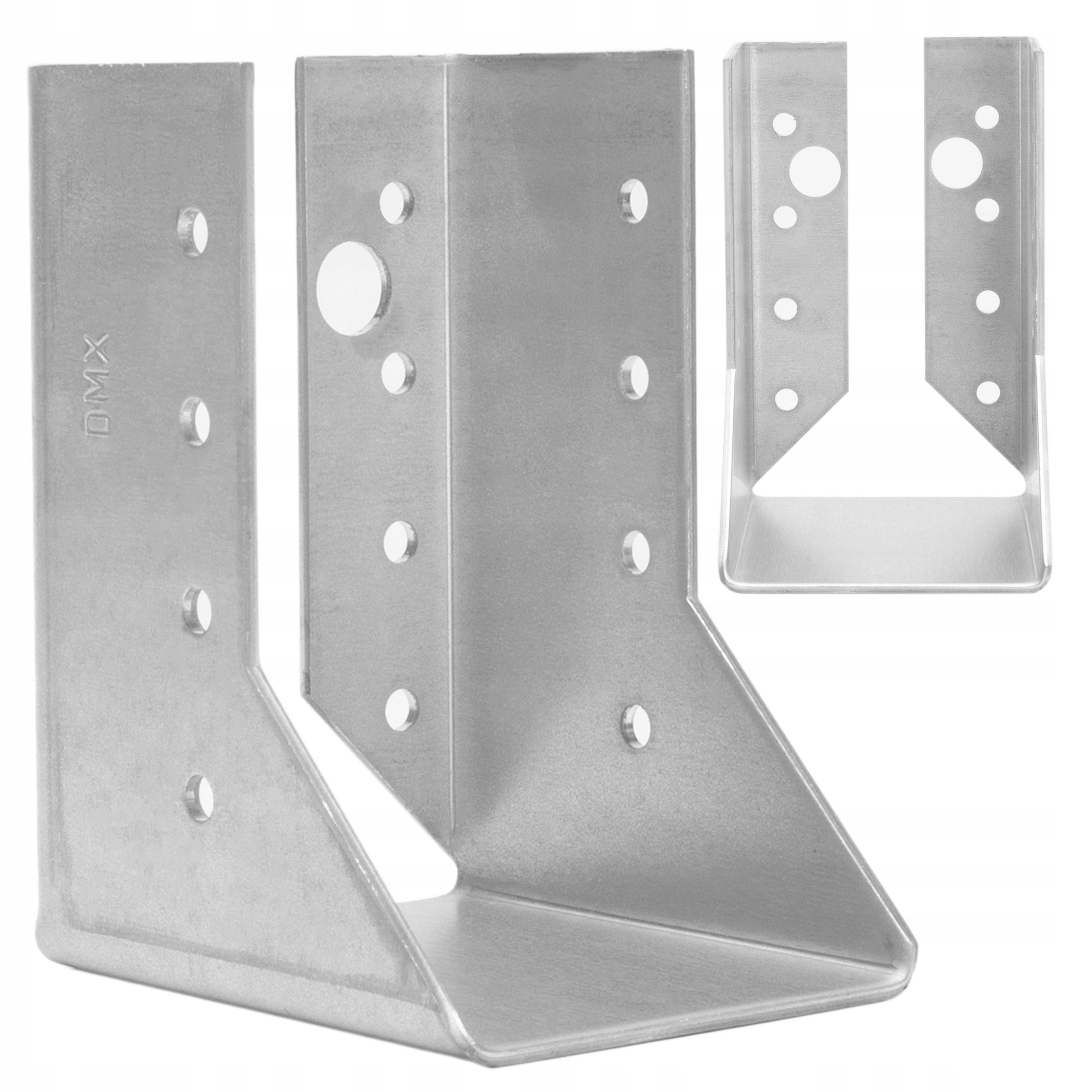

Wieszak belkowy Domax WBZ14 to wytrzymałe złącze ciesielskie (potocznie nazywane "butem"), służące do tworzenia mocnych połączeń prostopadłych. Wymiar wewnętrzny o szerokości 65 mm jest precyzyjnie dopasowany do montażu standardowych legarów, krokwi oraz belek stropowych o szerokości 6,5 cm. Konstrukcja wspornika pozwala na dokładne spasowanie elementów bez pozostawiania szczeliny dylatacyjnej między łączonymi płaszczyznami. Geometria i układ otworów w modelu WBZ14 umożliwiają montaż belki drewnianej zarówno do głównej drewnianej ramy nośnej, jak i bezpośrednio do muru lub zbrojonego wieńca betonowego.

Wspornik wyprodukowano z konstrukcyjnej blachy stalowej gatunku DX51D o optymalnej grubości 2 mm, charakteryzującej się wysoką nośnością (do 9,3 kN obciążenia na jedno złącze). Okucie zostało w całości pokryte warstwą cynku (Z275), która tworzy szczelną barierę antykorozyjną. Chroni ona stal przed powolną degradacją wywoływaną przez wilgoć naturalnie występującą w przestrzeniach dachowych, stropach oraz otwartych konstrukcjach architektury ogrodowej (wiaty, zadaszenia, altany).

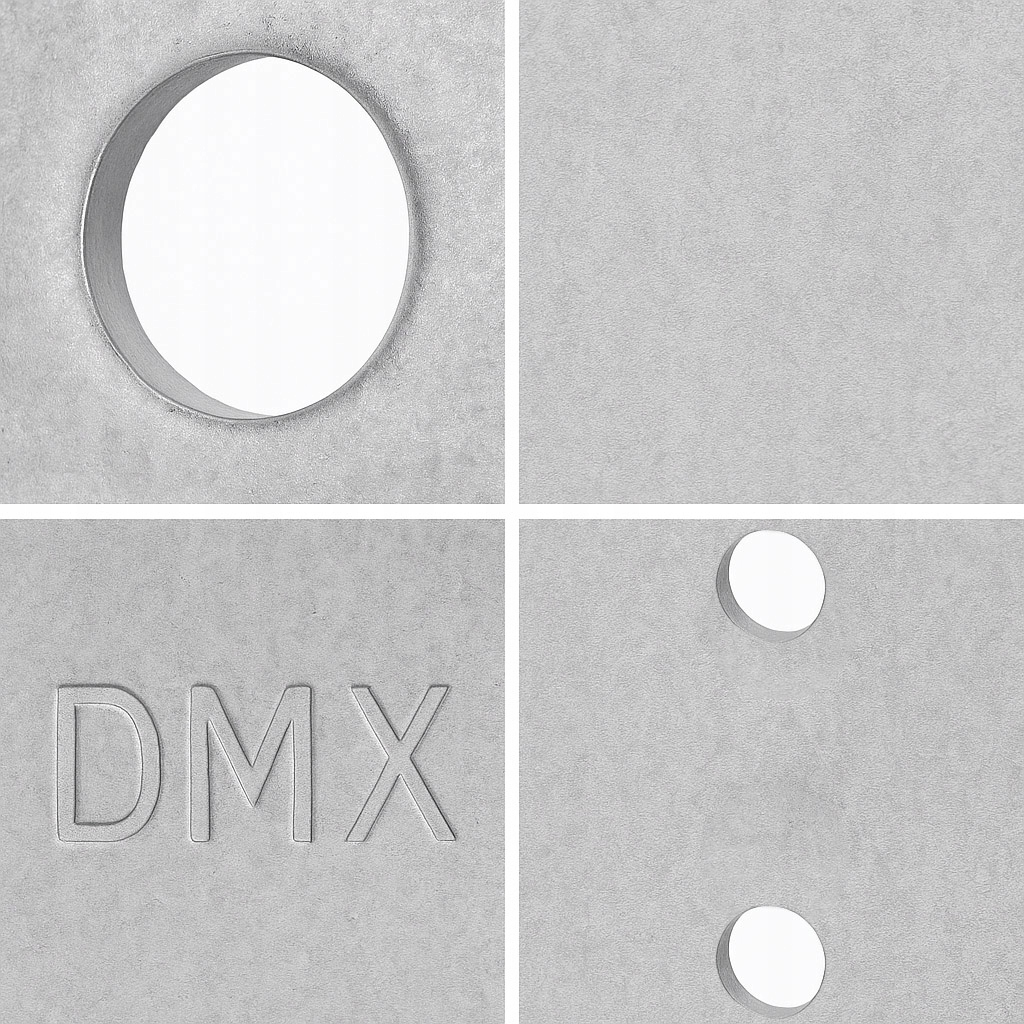

Złącze zostało wyposażone w dwa niezależne systemy otworów montażowych: 16 otworów o średnicy 5 mm dedykowanych do łączenia z drewnem oraz 2 powiększone otwory o średnicy 11 mm, które służą do bezpiecznego kotwienia wspornika w betonie.

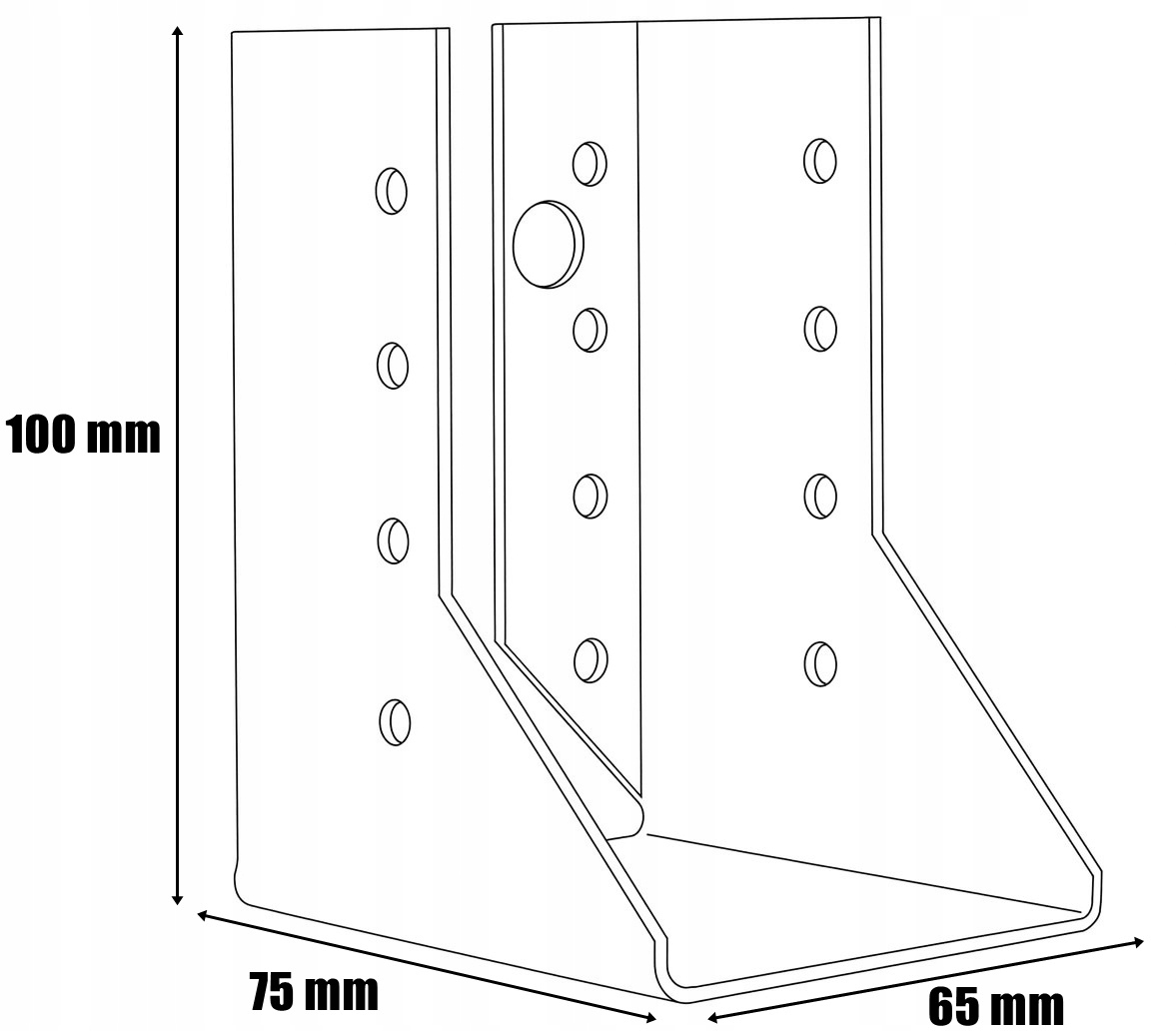

Parametry techniczne:

• szerokość wewnętrzna: 65 mm
• wysokość: 100 mm
• głębokość: 75 mm
• grubość blachy: 2,0 mm
• nośność: do 9,3 kN
• ilość otworów montażowych: 16 x Ø5 mm oraz 2 x Ø11 mm
• materiał: stal konstrukcyjna DX51D
• zabezpieczenie antykorozyjne: ocynk Z275
• certyfikacja: CE 1488, ETA (Europejska Aprobata Techniczna)
• producent: Domax
• model: WBZ14

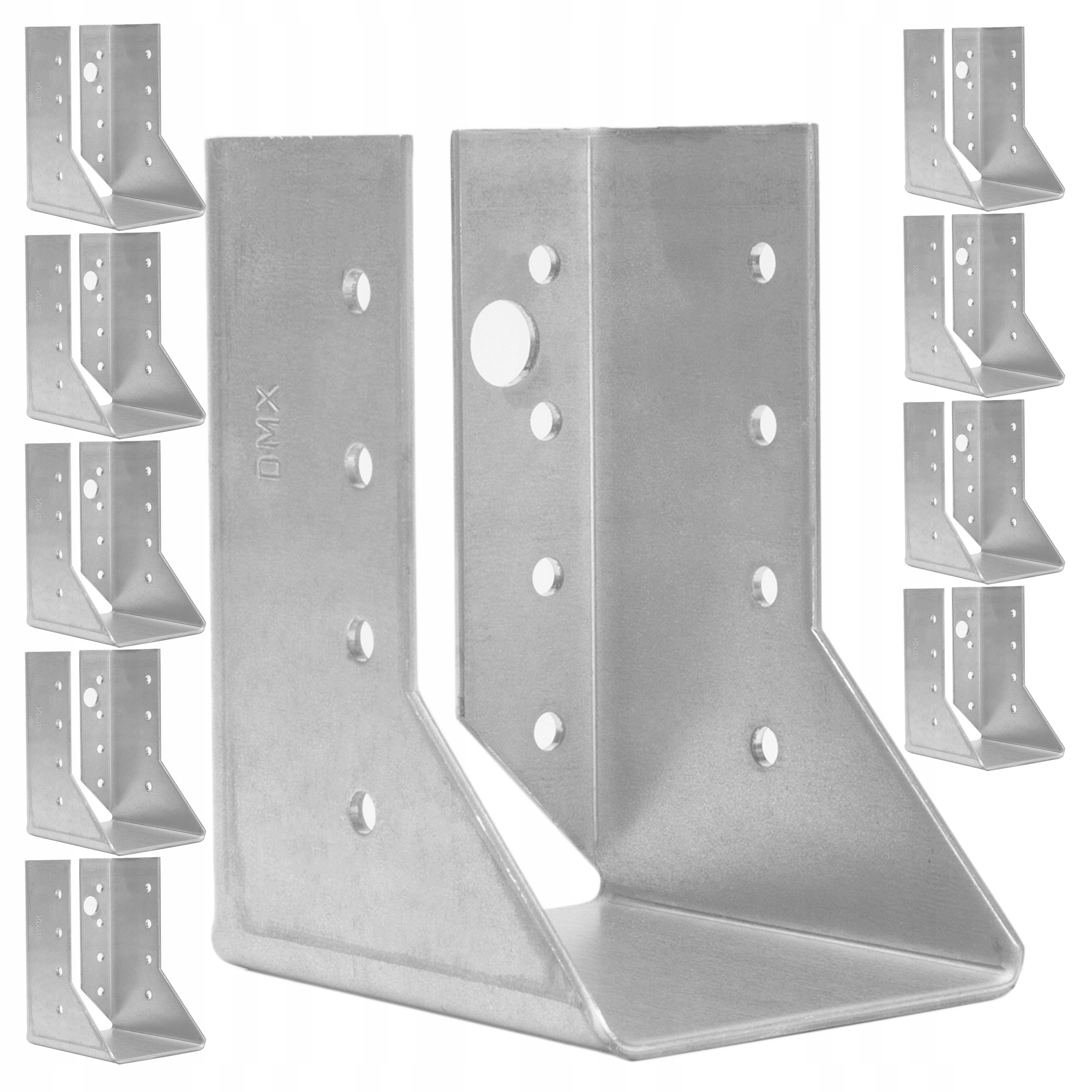

• ilość w opakowaniu: 10 szt.

Jakie gwoździe i wkręty dobrać do wieszaka belki WBZ14?

Do prawidłowego zamocowania wspornika WBZ14 w drewnie (przez otwory 5 mm) należy używać wyłącznie certyfikowanych gwoździ pierścieniowych ANCHOR (średnica 4 mm) lub specjalistycznych wkrętów ciesielskich do łączników metalowych (średnica 5 mm, np. z gniazdem TX20). Użycie do tego celu gładkich gwoździ budowlanych lub czarnych wkrętów do płyt G-K (tzw. fosfatów) jest poważnym błędem konstrukcyjnym, który drastycznie obniża nośność węzła i grozi nagłym ścięciem wkręta pod ciężarem stropu.

Czy wspornik belkowy WBZ14 65x100 można montować do ściany z betonu?

Tak, konstrukcja wieszaka WBZ14 firmy Domax została zoptymalizowana pod kątem bezpośredniego łączenia konstrukcji drewnianych z podłożami twardymi, takimi jak wieńce betonowe czy mury nośne. Do wykonania takiego połączenia służą dwa powiększone otwory o średnicy 11 mm. Należy przez nie przepuścić stalowe kotwy mechaniczne opaskowe (tzw. kotwy wbijane), kotwy wklejane (chemiczne) lub masywne śruby rozporowe z gwintem M10.
