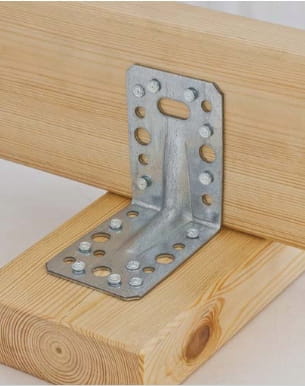

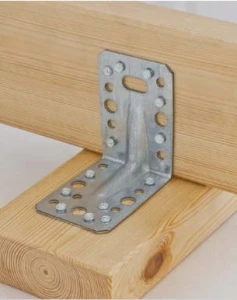

Kątownik ciesielski z przetłoczeniem KP21 105x105x90x2,5 mm

Kątownik montażowy z przetłoczeniem (model KP21) o wymiarach ramion 105 x 105 mm, szerokości 90 mm i grubości blachy 2,5 mm to zaawansowany inżynieryjnie element złączny, stworzony do wykonywania odpowiedzialnych, nośnych połączeń pod kątem 90 stopni. Konstrukcja modelu KP21 stanowi nowoczesną odpowiedź na współczesne wymagania budowlane, odchodząc od tradycyjnych schematów otworowania na rzecz pełnej zgodności z wytycznymi Eurokodu. Gwarantuje to zachowanie rygorystycznych, minimalnych odległości i rozstawów pomiędzy gwoździami, co bezpośrednio przekłada się na bezpieczeństwo i przewidywalność nośności całego węzła konstrukcyjnego.

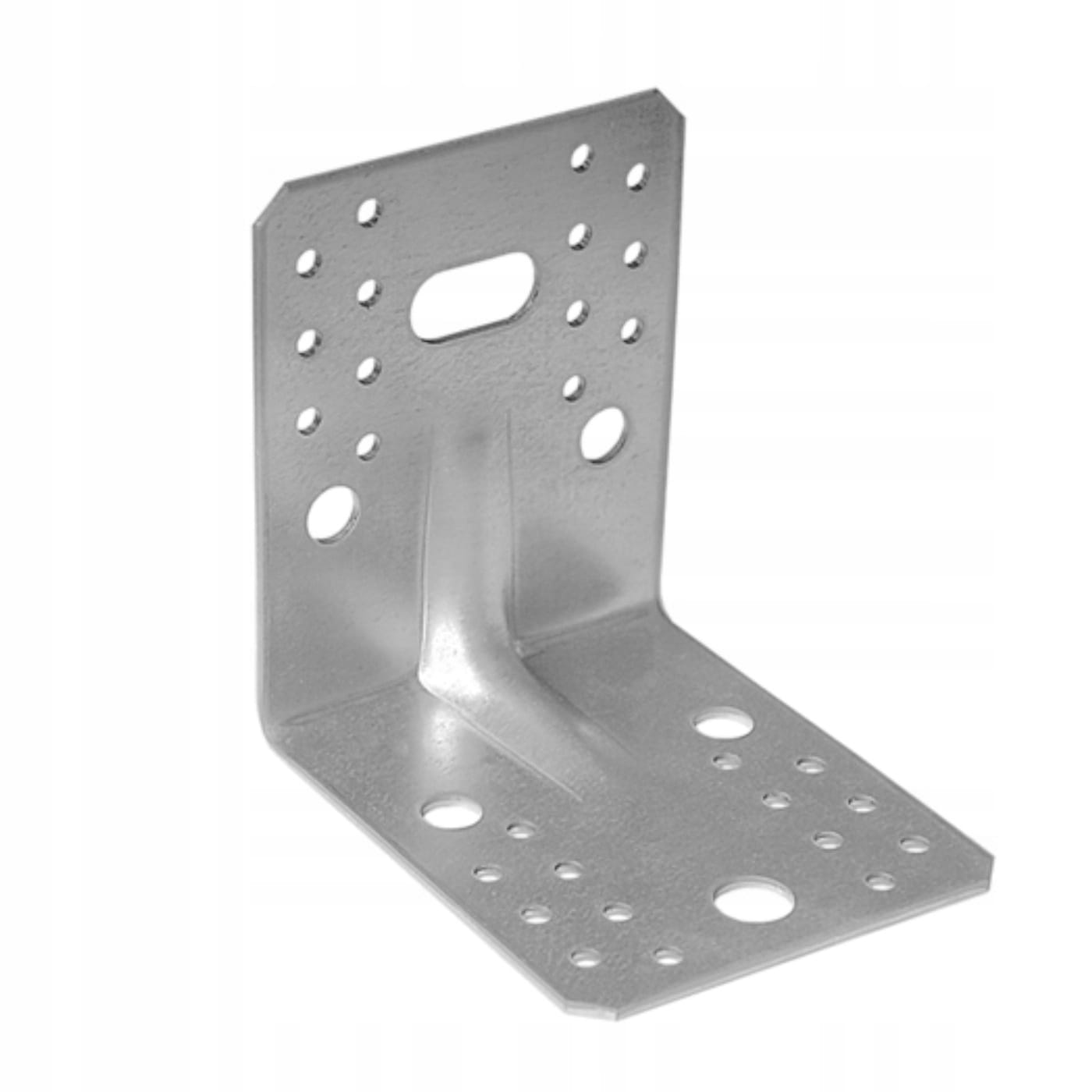

Wykonany z grubej, wysokogatunkowej blachy stalowej gatunku DX51D i zabezpieczony powłoką ocynkowaną Z275, kątownik charakteryzuje się bezkompromisową odpornością na korozję w warunkach budowlanych. Centralne przetłoczenie w osi zgięcia znacząco zwiększa sztywność przestrzenną elementu, eliminując ryzyko odkształceń pod wpływem obciążeń statycznych. Przemyślany układ perforacji – obejmujący 36 otworów fi 5 mm oraz 2 duże otwory fi 14 mm – pozwala na uniwersalne zastosowanie w standardowych projektach ciesielskich, jak i w indywidualnie projektowanych złączach wielomateriałowych.

Parametry techniczne:

• producent / dystrybutor: Globbudd
• model / typ: KP21 (z przetłoczeniem wzmacniającym)

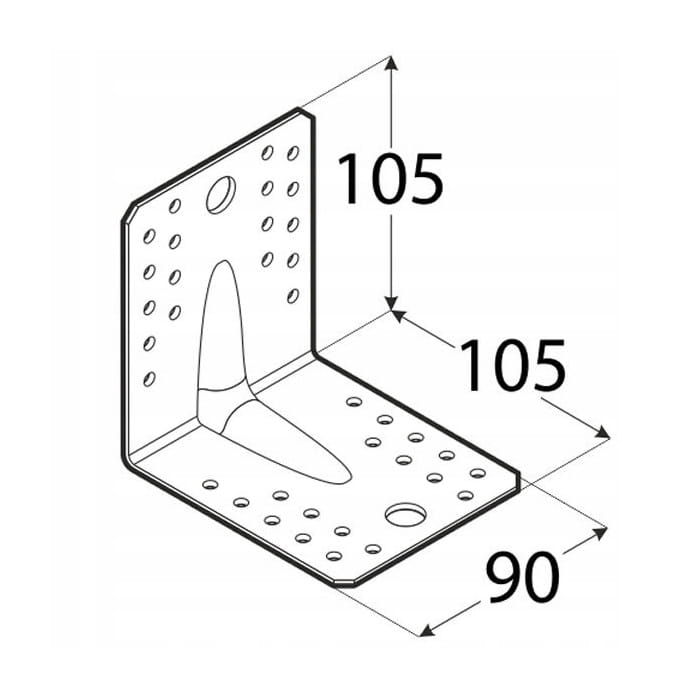

• długość ramienia A: 105 mm
• wysokość ramienia B: 105 mm
• szerokość kątownika C: 90 mm
• grubość blachy stalowej: 2,5 mm
• materiał konstrukcyjny: stal DX51D + Z275
• zabezpieczenie antykorozyjne: ocynk galwaniczny / ogniowy
• układ otworów montażowych: 36 otworów fi 5 mm, 2 otwory fi 14 mm
• zgodność normatywna: Eurokod (minimalne rozstawy i odległości gwoździ)

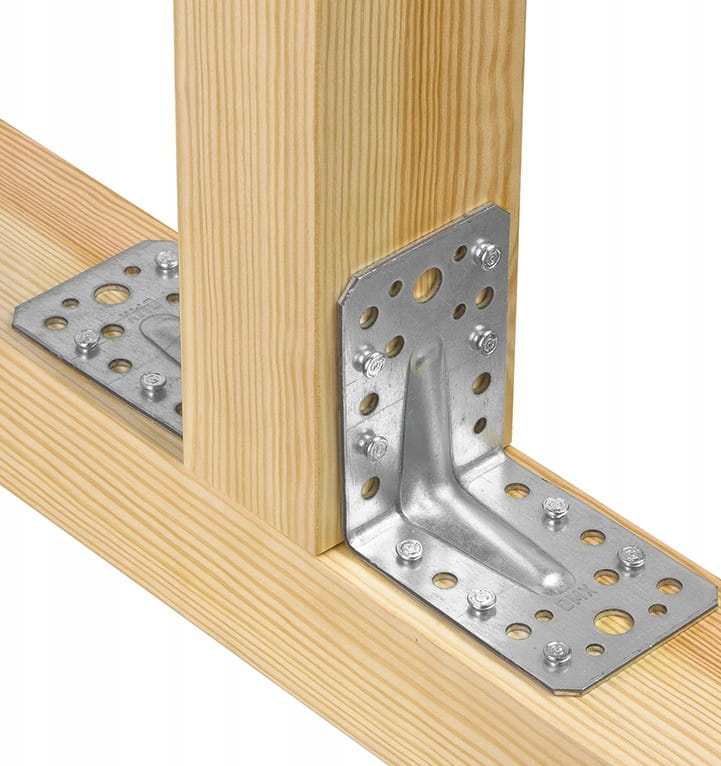

• przeznaczenie: nośne połączenia kątowe 90° w konstrukcjach drewnianych, betonowych i stalowych

Dlaczego układ otworów w kątowniku KP21 spełnia wymogi Eurokodu?

Tradycyjne okucia budowlane często posiadały gęsto nabite otwory, które przy pełnym obsadzeniu gwoździami powodowały nadmierne osłabienie (rozwarstwienie) struktury drewna w jednym punkcie. Układ otworów w modelu KP21 został zaprojektowany z uwzględnieniem rygorystycznych norm Eurokodu, które określają minimalne odległości pomiędzy łącznikami oraz krawędziami elementu. Dzięki temu monter może wykorzystać pełną liczbę punktów kotwienia (36 otworów fi 5 mm), nie obawiając się o pękanie drewna pod wpływem skumulowanych naprężeń.

Jak przetłoczenie osiowe wpływa na stabilność połączenia kątowego?

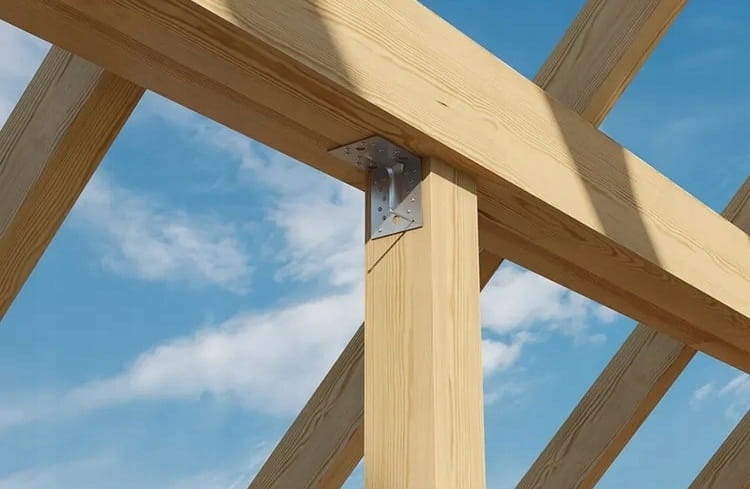

Zastosowanie blachy o grubości 2,5 mm zapewnia solidną bazę metalową, jednak kluczem do wysokiej wytrzymałości modelu KP21 jest głębokie przetłoczenie wykonane wzdłuż linii zgięcia. Usztywnia ono profil w strefie najwyższych momentów zginających, zapobiegając zjawisku sprężynowania i rozszerzania się kąta pod wpływem obciążeń wiatrem czy masą własną więźby dachowej. Gwarantuje to zachowanie idealnego kąta 90 stopni przez całe dziesięciolecia eksploatacji obiektu.

Do jakich elementów złącznych przeznaczone są otwory fi 5 mm i fi 14 mm?

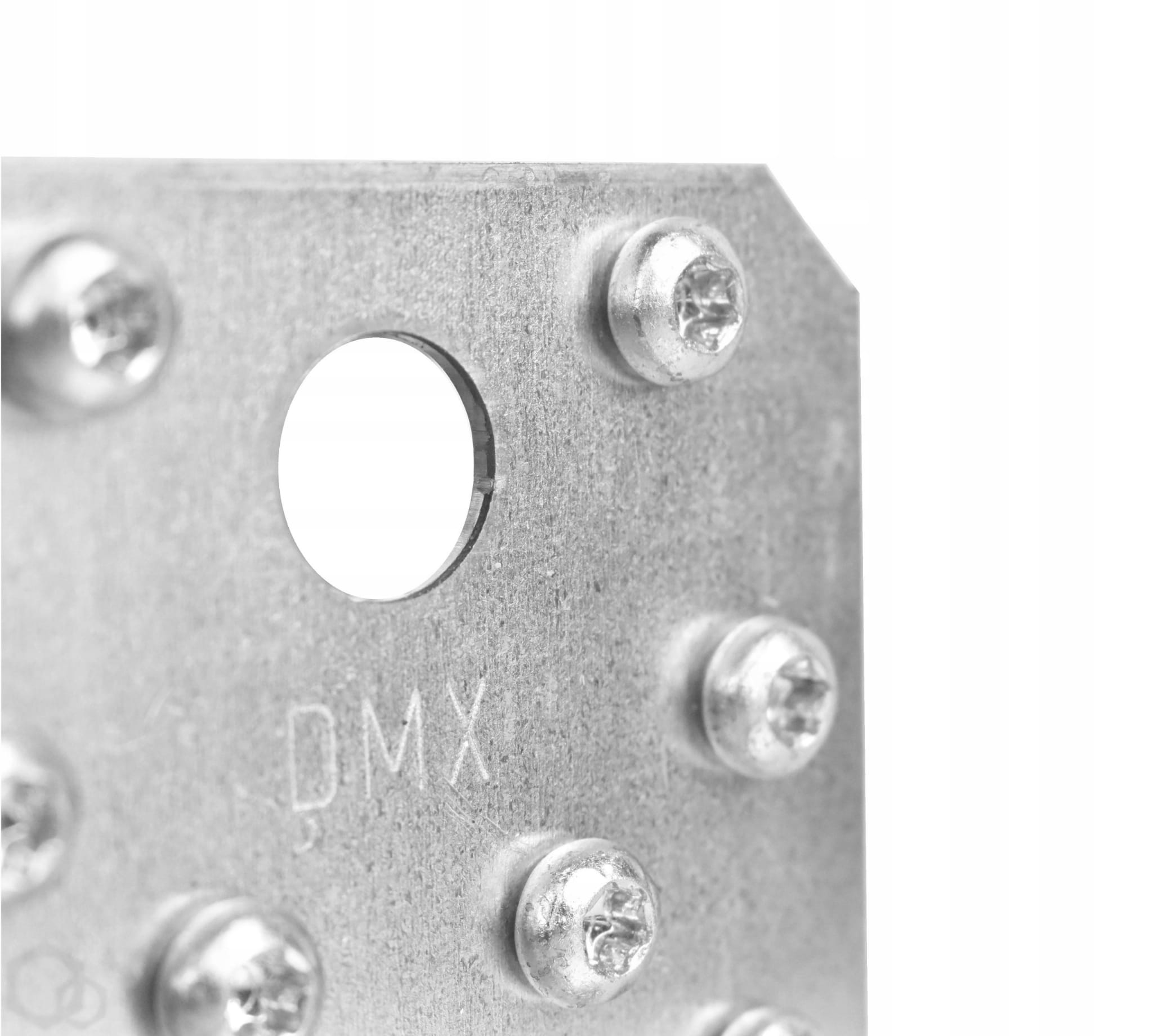

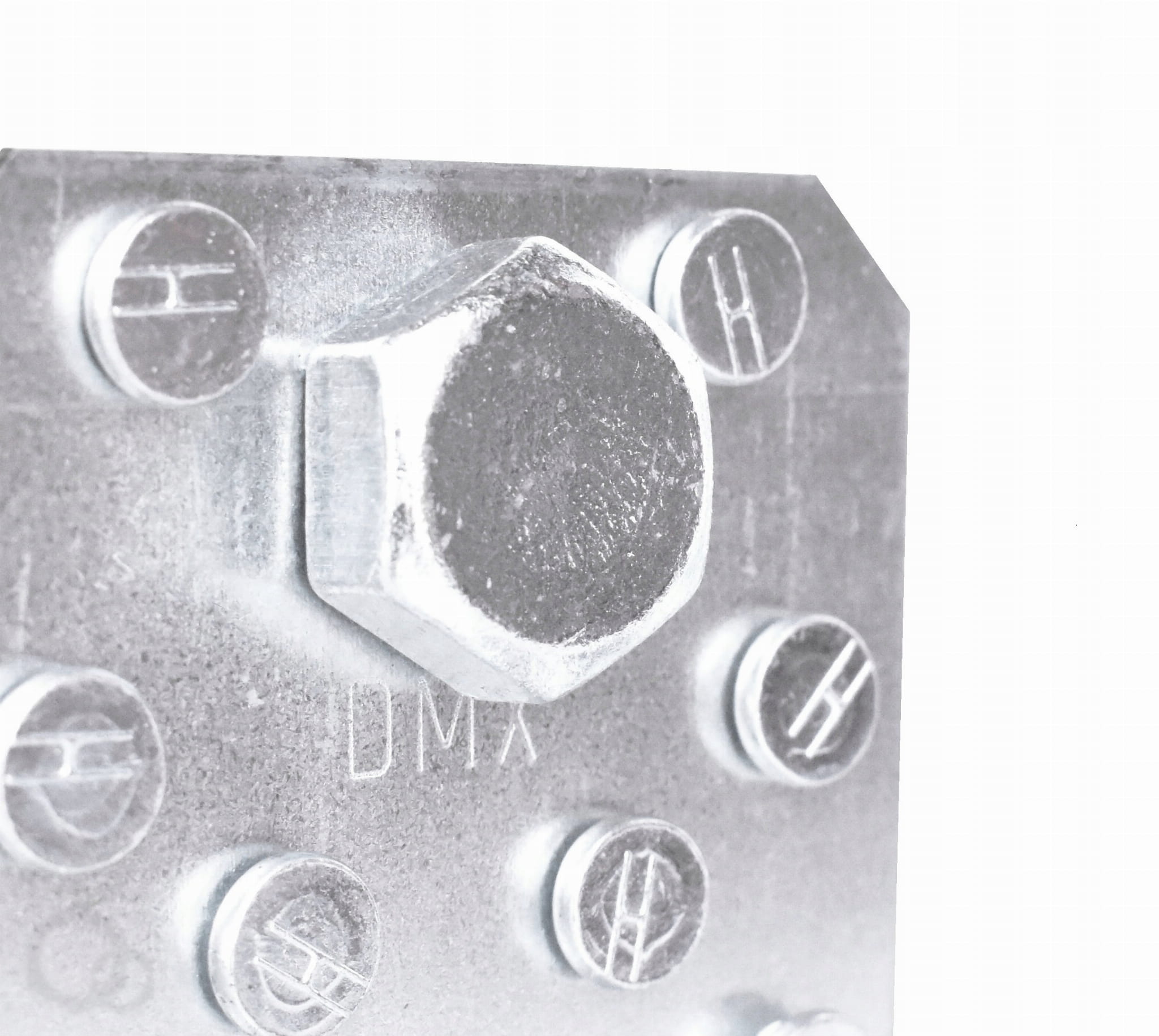

Uniwersalność montażowa kątownika KP21 wynika z dwojakiego charakteru perforacji. Liczne otwory o średnicy fi 5 mm są dedykowane do gwoździ pierścieniowych ANCHOR oraz wkrętów ciesielskich do łączników, które klinują się w drewnie. Z kolei dwa duże otwory o średnicy fi 14 mm umożliwiają zastosowanie grubych śrub metrycznych (M10, M12) lub kotew do betonu i stali w tym samym rozmiarze, co pozwala na bezpośrednie i niezwykle stabilne zakotwienie całej konstrukcji drewnianej do fundamentu żelbetowego lub wieńca.
